Опоры трубчатые ОТФ
Опоры трубчатые - опоры освещения, изготавливаемые из стальной трубы. Могут изготавливаться из трубы одного диаметра, а могут иметь разный диаметр, в зависимости от назначения. Как правило устанавливаются для освещения автодорог и улиц. Подходят для воздушного подведения кабеля
Характеристики
Высота
1 - 6 м
Материал
Сталь Ст3, Сталь 09Г2с
Вес
20 - 50 кг
Покрытие
гор.цинк, хол.цинк, бел
Цвет
Свойства
Способ монтажа
Инструкция по установке
Подвод питания
Инструкция по подводу питания
Материал
Технологии и качество
Опоры трубчатые фланцевые ОТФ для уличного освещения
Трубчатые фланцевые опоры ОТФ — базовое решение для освещения дорог, улиц, дворовых пространств, скверов и парковок. Фланцевое исполнение означает, что опора крепится болтами к закладной детали фундамента: это ускоряет монтаж, позволяет выровнять опору по вертикали и при необходимости демонтировать её без разрушения основания.

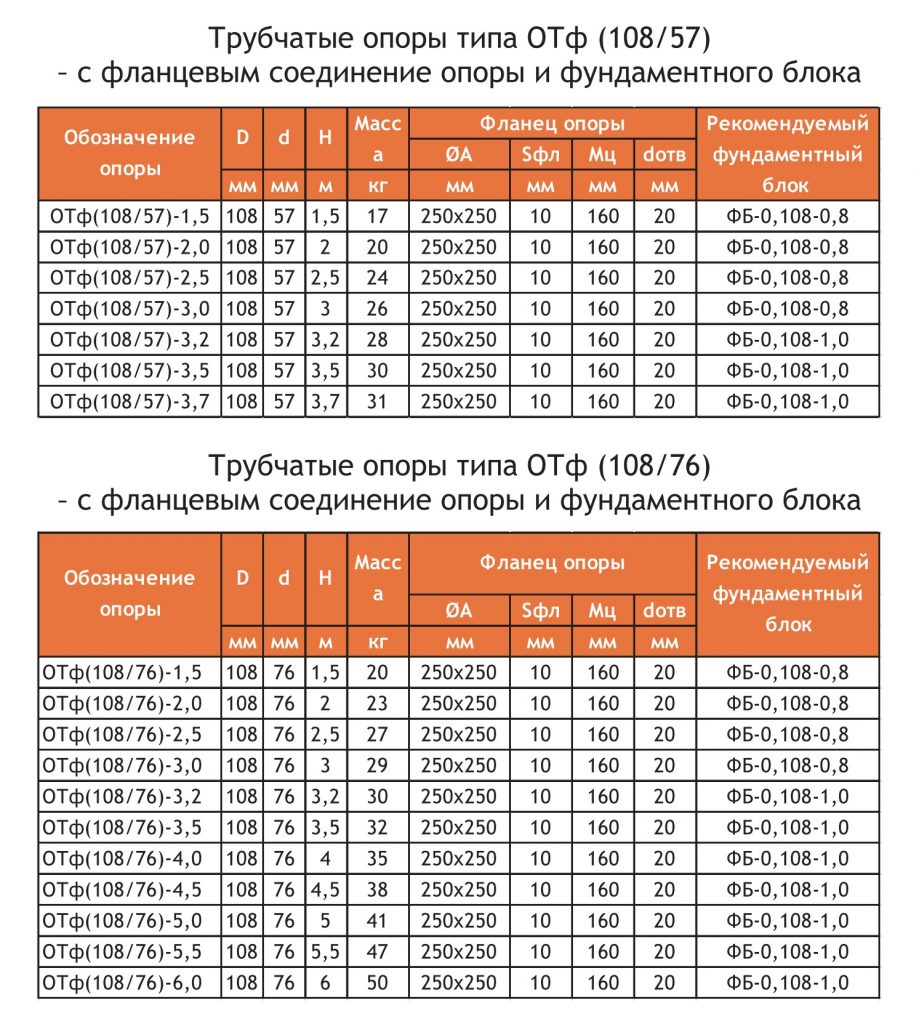

Технические характеристики
- высота: от 2,5 до 16 м;
- диаметр ствола: от 76 до 377 мм;
- вес: от 22 до 560 кг;
- горизонтальный вылет кронштейна: от 0,5 до 2,5 м;
- материал: сталь С245, С345;
- покрытие: ЛКМ, порошковое, горячее или холодное цинкование.
Комплектация

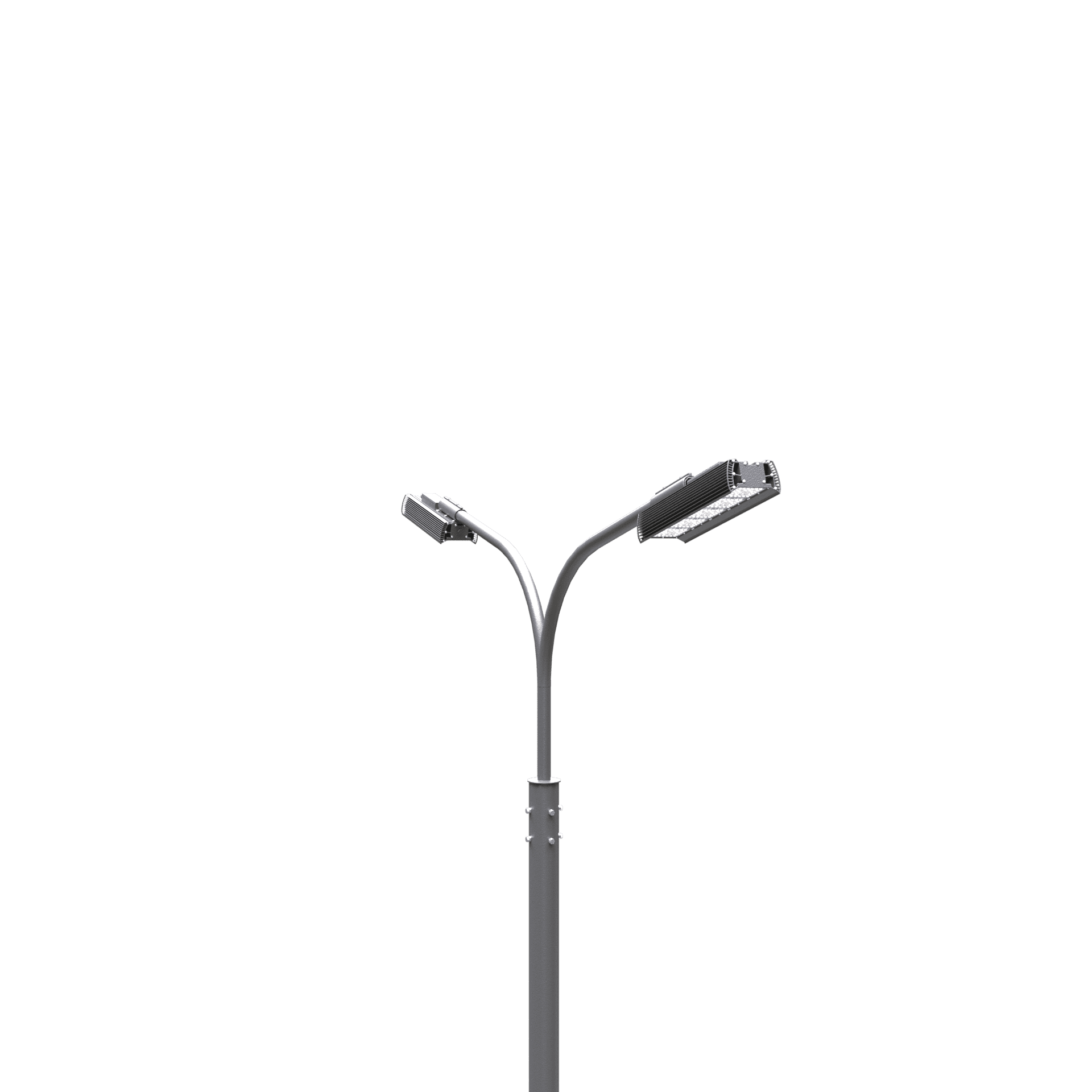

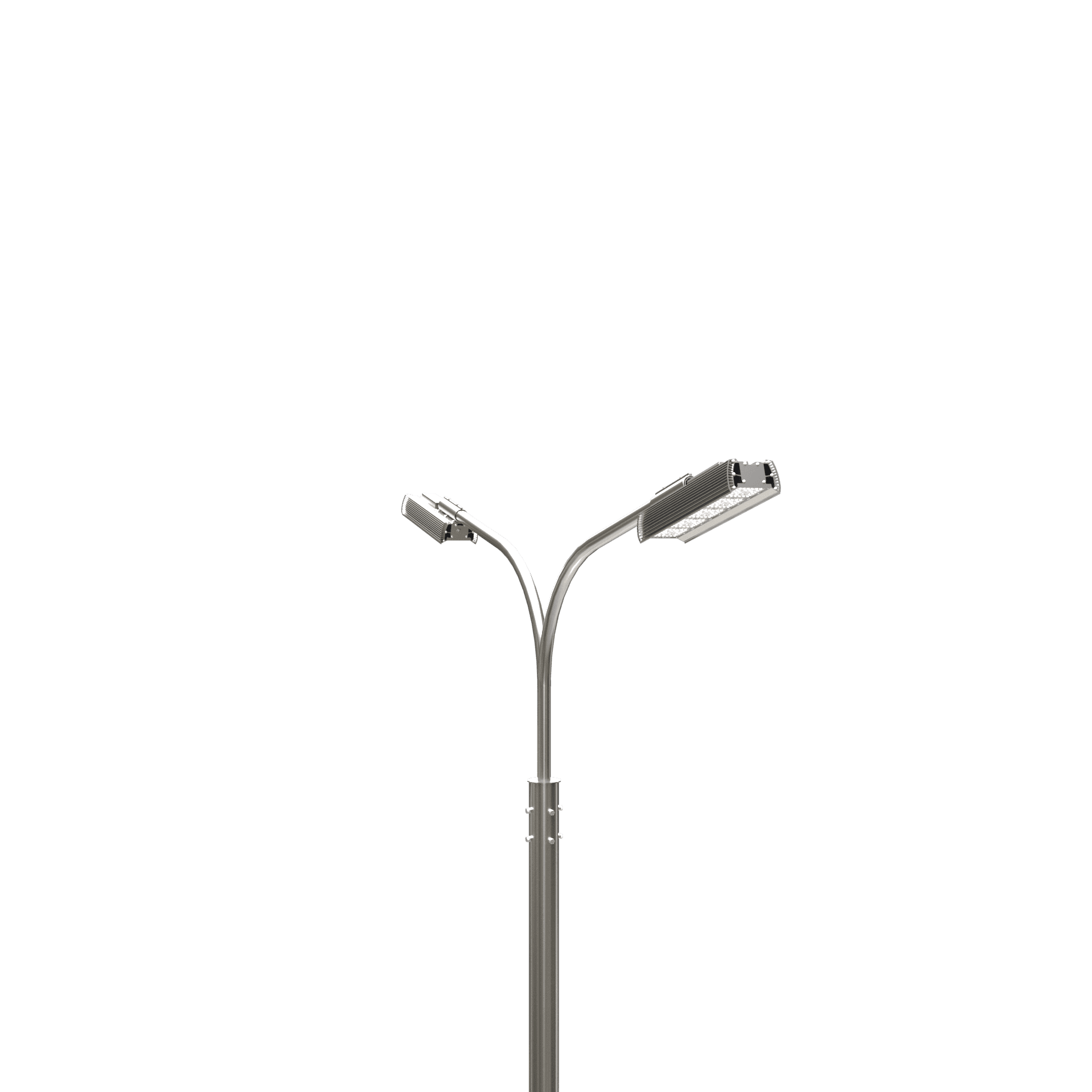

В комплект поставки входят сама фланцевая опора, кронштейн крепления светильника, фундаментная часть и комплект метизов. Кронштейны изготавливаем однорожковые, двухрожковые, трёхрожковые и четырёхрожковые — под нужное количество светильников на опоре. Общий вес размещаемого оборудования — не более 100 кг.
Подробнее о типах кронштейнов — на странице кронштейны для светильников, полный ассортимент опор — в разделе опоры освещения. Оставьте заявку, чтобы получить цену на опоры ОТФ под ваш объект.
Вопросы и ответы
Какой высоты бывают опоры ОТФ?
От 2,5 до 16 метров. Диаметр ствола — от 76 до 377 мм, вес — от 22 до 560 кг.
Сколько светильников ставится на опору?
От одного до четырёх — по числу рожков кронштейна. Вылет кронштейна подбирается в диапазоне 0,5–2,5 метра под ширину проезжей части.
Что означает «фланцевая» опора?
Она крепится болтами к закладной детали фундамента. Это ускоряет монтаж, позволяет выровнять опору по вертикали и при необходимости демонтировать без разрушения основания.
Что входит в комплект?
Фланцевая опора, кронштейн крепления светильника, фундаментная часть и комплект метизов. Вес размещаемого оборудования — до 100 кг.
Опоры трубчатые ОТФ
Металлические трубчатые фланцевые опоры можно встретить практически везде. Спектр применения их невероятно велик, благодаря универсальности конструкции. Благоустройство дворов, скверов, загородных поселков, административных и культурных объектов – практически все варианты локального наружного освещения.
Трубчатая опора надежна, обладает высоким коэффициентом устойчивости к внешним воздействиям и практична. Помимо этого такие опоры более долговечны и удобны при установке, нежели деревянные и бетонные. На трубчатые опоры устанавливаются либо светильники венчающего типа, либо кронштейны, с дальнейшим монтажом на них светильников подвесного, консольного и венчающего типа, а также прожекторов. Для производства используются бесшовные горячекатаные или электросварные стальные трубы.
Опоры освещения
Способ монтажа
Металлические трубчатые фланцевые опоры можно встретить практически везде. Спектр применения их невероятно велик, благодаря универсальности конструкции. Благоустройство дворов, скверов, загородных поселков, административных и культурных объектов – практически все варианты локального наружного освещения.
Трубчатая опора надежна, обладает высоким коэффициентом устойчивости к внешним воздействиям и практична. Помимо этого такие опоры более долговечны и удобны при установке, нежели деревянные и бетонные. На трубчатые опоры устанавливаются либо светильники венчающего типа, либо кронштейны, с дальнейшим монтажом на них светильников подвесного, консольного и венчающего типа, а также прожекторов. Для производства используются бесшовные горячекатаные или электросварные стальные трубы.

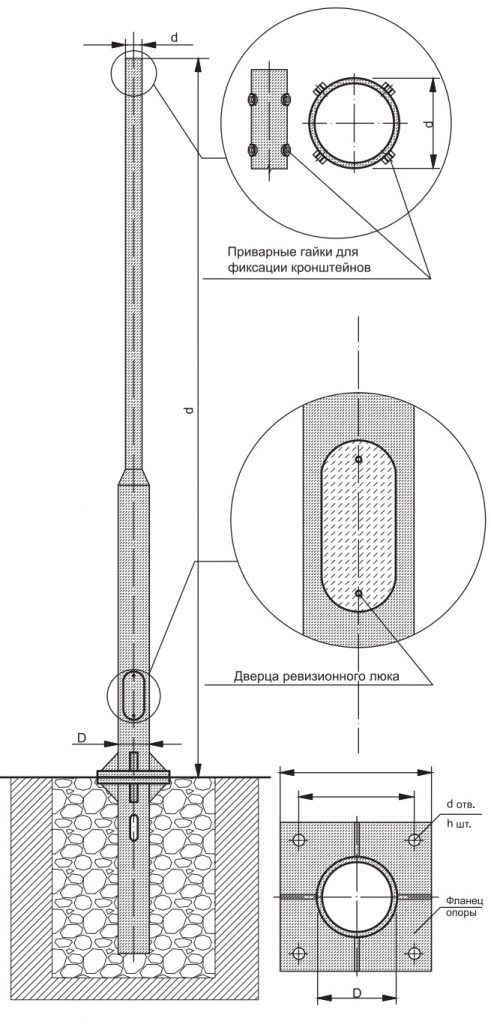

Для фланцевых опор сначала монтируется фундаментный блок (закладная деталь) в заранее подготовленный котлован на глубину 0,8-2 м и бетонируется. Затем при помощи фланцевого соединения на болтах крепится опора.
Опоры освещения
Подвод питания
В несиловых опорах подвод питающего кабеля производится подземным путем. В подземной части опоры или фундаментного блока для ввода кабеля изготавливаются два отверстия в параллельных окнах. В надземной части опоры располагается ревизионный люк для обслуживания.
Опоры освещения
Материал
В соответствии с ГОСТ 9.307-89, опоры покрываются специальным антикоррозийным покрытием путём метода горячего цинкования. Дополнительно возможно нанесение сверху лакокрасочного покрытия.
