Мачта, башня или столб связи: что выбрать для базовой станции

В разговорной и поисковой практике мачтами сотовой связи часто называют любые высотные конструкции с антеннами. Однако мачта с оттяжками, свободностоящая башня и сплошностенная опора отличаются устройством, требованиями к площадке и способом передачи нагрузок на фундамент.

У нас можно заказать опоры и мачты связи для операторских, промышленных и ведомственных сетей. Подходящую конструкцию мы определяем по составу оборудования, высоте его размещения, условиям эксплуатации и характеристикам строительной площадки.

Как ГОСТ разделяет конструкции связи

Согласно ГОСТ Р 71949-2025, мачтой называется конструкция, устойчивость которой обеспечивается оттяжками. Башня представляет собой свободностоящую решётчатую конструкцию, а столб — свободностоящую сплошностенную конструкцию, жёстко закреплённую на фундаменте.

Отдельно стандарт выделяет опоры двойного назначения. На них вместе с оборудованием связи могут размещаться светильники, камеры, дорожные знаки и другие элементы инфраструктуры. Поэтому нормативный тип конструкции определяется не рекламным названием, а её устройством, назначением и рабочей документацией.

Какое оборудование размещают на опорах связи

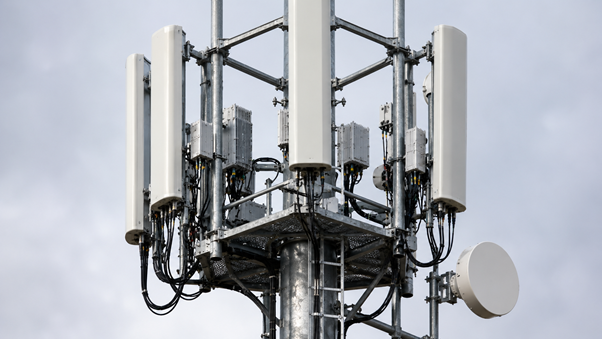

На конструкциях устанавливают секторные и радиорелейные антенны, приёмопередающие блоки, кабели, кронштейны и элементы молниезащиты. В комплектацию могут входить лестницы, площадки обслуживания, кабельные трассы и ограждения.

При расчёте учитывается не только масса оборудования. Важны его размеры, ветровая площадь, высота, направление и схема установки. Если базовую станцию планируют расширять, резерв под дополнительные антенны необходимо предусмотреть до изготовления опоры.

Когда выбирают мачту с оттяжками

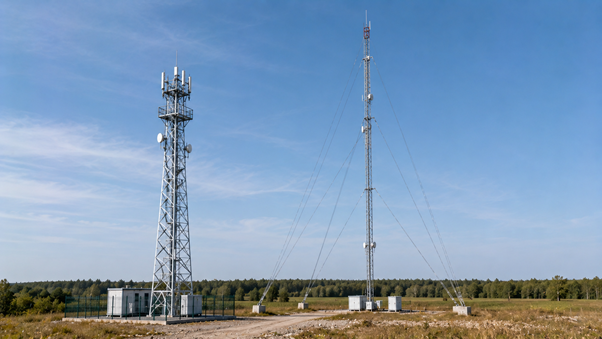

Антенная мачта удерживается в вертикальном положении системой стальных оттяжек, закреплённых на отдельных анкерных основаниях. Такое решение позволяет уменьшить металлоёмкость ствола, но требует свободной территории вокруг конструкции.

Мачты связи с оттяжками обычно рассматривают для открытых площадок, где можно разместить анкеры и обеспечить доступ для осмотра натяжных элементов. При проектировании необходимо учитывать работу ствола, канатов, фундаментов и установленного оборудования как единой системы.

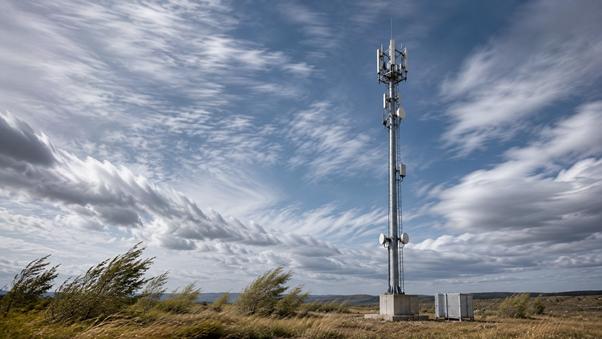

Когда нужна башня, столб или МФО

Решётчатая башня является свободностоящей конструкцией и не требует оттяжек. Она подходит для размещения значительного количества оборудования, однако занимает больше места у основания и может отличаться повышенной металлоёмкостью.

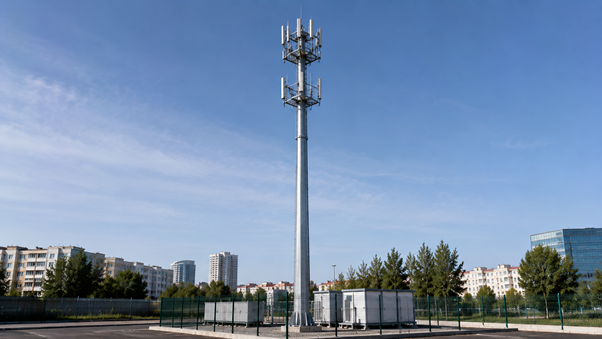

На ограниченных участках можно использовать сплошностенный столб или свободностоящую опору МФО. Мы выпускаем МФО высотой от 20 до 40 метров. Форма сечения, параметры ствола, площадок и кронштейнов определяются проектом. Если вместе с антеннами размещается дополнительная инфраструктура, нормативный тип конструкции уточняется в рабочей документации.

Как выбрать и рассчитать конструкцию

Для выбора нужны высота подвеса антенн, их количество, масса, размеры, ветровая площадь, отметки и направления установки. Также учитываются резерв под расширение, доступная территория, возможность устройства оттяжек, подъезд техники и порядок дальнейшего обслуживания.

Стальные элементы рассчитывают по СП 16.13330.2017, а нагрузки и их сочетания определяют по СП 20.13330.2016. Фундамент проектируют с учётом передаваемых усилий и характеристик грунта по СП 22.13330.2016. Поэтому одинаковая высота опор не означает одинаковую несущую способность.

Заказать опору или мачту связи

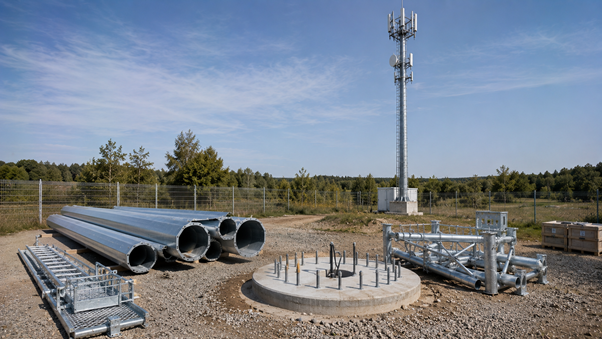

Мы проектируем и производим металлические опоры и мачты связи в Красноярске. Перед изготовлением моделируем конструкцию, проверяем действующие нагрузки и определяем параметры ствола, соединений, площадок и фундамента. Готовую продукцию поставляем в 85+ регионов России и оказываем содействие при организации монтажа.

Чтобы получить расчёт, направьте через форму обратной связи высоту подвеса и схему размещения оборудования, его массу, размеры и ветровую площадь. Мы определим подходящий тип конструкции, подготовим комплектацию и рассчитаем стоимость производства.
