Монтаж опор освещения: этапы установки и основные ошибки

Монтаж опор освещения начинается с проверки проекта и площадки. Ошибки в закладной, креплении или подключении могут потребовать переделки участка.

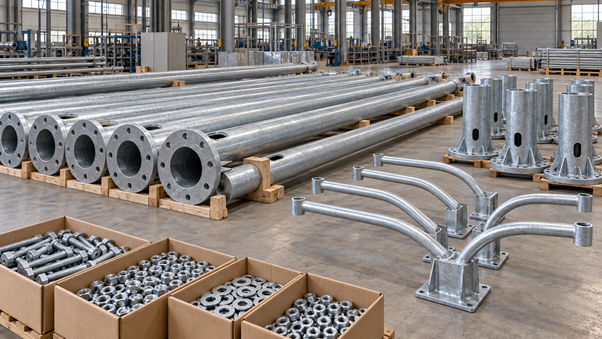

Мы производим трубчатые фланцевые опоры освещения. Рассмотрим их установку на подготовленную фундаментную часть.

Подготовить площадку и проверить комплект

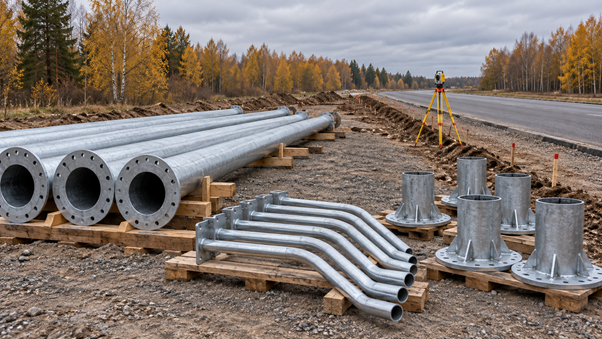

Сверяют марки опор, чертежи и комплектность. Проверяют покрытие и повреждения после перевозки. Монтаж стальных конструкций выполняют по проекту производства работ с учётом СП 70.13330.2012.

Выносят проектные точки и отметки, уточняют коммуникации и подъезд техники. Перенос опоры из-за дерева или трубопровода согласуют с проектировщиком: он может изменить освещение, кабельную трассу и условия работы основания.

Устроить основание и установить закладную

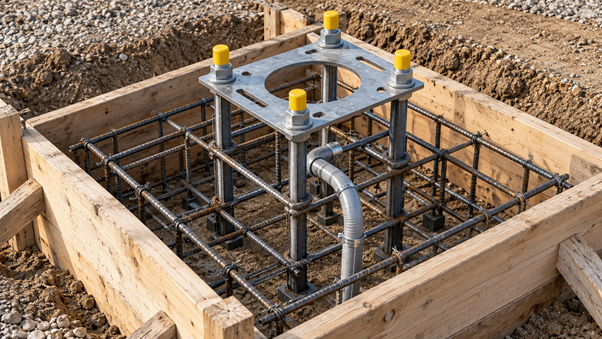

Размеры котлована, армирование и бетон принимают по проекту. Перед заливкой проверяют положение фундаментной части, ориентацию крепёжных отверстий и кабельный ввод. Закладную фиксируют от смещения, резьбу защищают от смеси.

Бетон выдерживают с предусмотренным уходом. Для установки ствола подтверждают требуемую прочность бетона. Сухая поверхность не означает готовность основания. Несовпадение закладной с фланцем выявляют до бетонирования.

Поднять и закрепить ствол опоры

Способ подъёма, монтажную оснастку и временное закрепление определяют в документации на производство работ. Защищают покрытие, сверяют положение люка и вертикальность ствола.

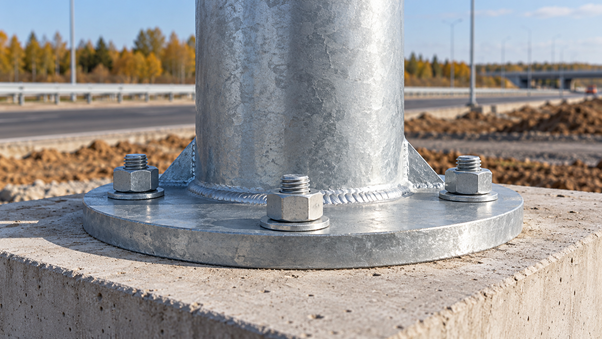

Размеры крепежа, класс прочности и затяжку принимают по проекту. Выравнивание и контакт фланца с основанием выполняют по предусмотренной схеме. Подливку или регулировочные гайки нельзя выбирать произвольно; рассверливание отверстий и сварочные изменения требуют согласования.

Смонтировать кронштейны и подключить оборудование

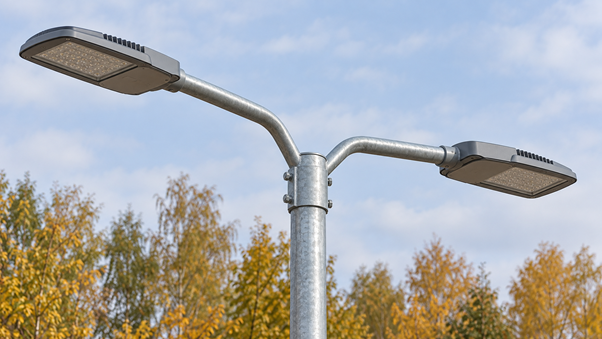

Порядок установки кронштейнов и светильников принимают по монтажной документации. Проверяют крепления, вылет, угол и направление света. Люк оставляют доступным.

Подключение выполняют при снятом напряжении по электротехнической части проекта. Предусматривают защиту кабеля в местах ввода и необходимые защитные соединения. Бетон не заменяет электрическую защиту. Замена светильника требует проверки освещения и нагрузок.

Проверить установку и оформить приёмку

Проверяют положение опор, крепления, покрытие и соответствие оборудования проекту. Результаты скрытых работ и контроля оформляют в исполнительной документации. Электроустановку осматривают и испытывают с учётом ГОСТ Р 50571.16-2019.

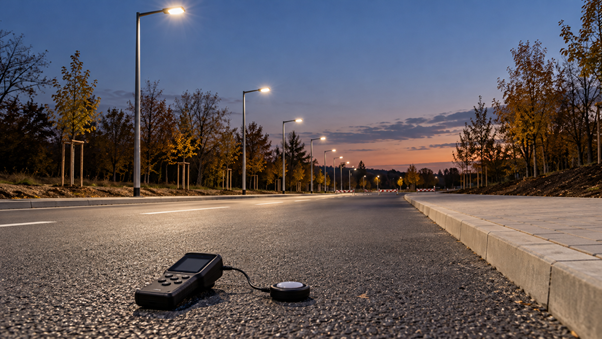

По применимости проверяют непрерывность защитных проводников, изоляцию и эффективность автоматического отключения. Контролируют работу освещения и проектные светотехнические показатели. Включение всех светильников само по себе не подтверждает правильность монтажа.

Согласовать поставку и монтаж

Направьте через форму обратной связи проект, спецификацию и адрес объекта. Мы согласуем опоры, кронштейны, фундаментные части и крепёж, рассчитаем стоимость поставки. При необходимости отдельно обсудим условия монтажа.
