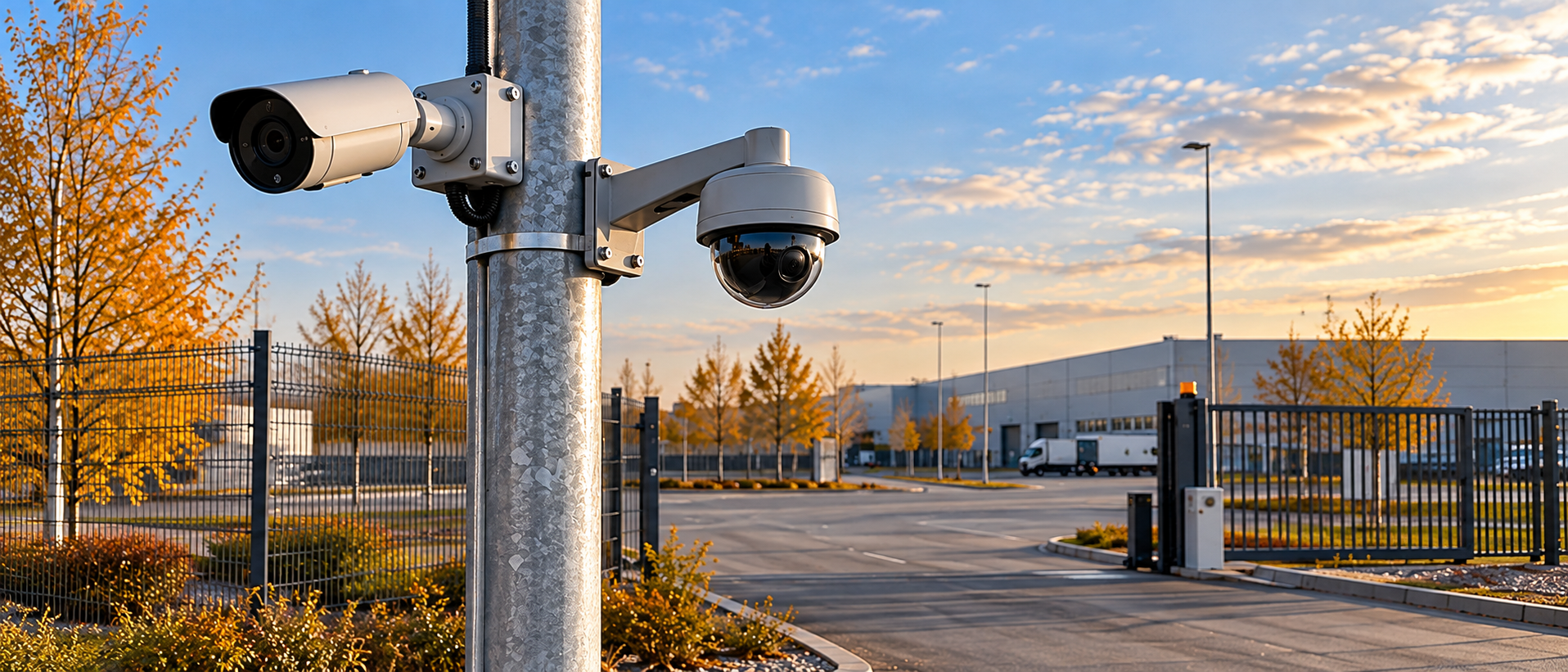

Опоры для видеонаблюдения: как выбрать конструкцию под камеры

Опора для видеонаблюдения должна обеспечивать нужный обзор и устойчивость камеры. Колебания ствола и неподходящее крепление могут ухудшить изображение.

Мы изготавливаем металлические опоры. Для совместного размещения камер, освещения и оборудования связи у нас в каталоге есть многофункциональные опоры МФО. Исполнение согласуем под проект.

Определить высоту и зону обзора

Сначала определяют задачу камеры: общий обзор, контроль въезда или прохода. Высоту выбирают вместе с моделью и объективом, учитывая расстояние до объекта, угол обзора и препятствия.

Подъём камеры выше не всегда улучшает результат: меняются ракурс и размер объекта в кадре. На плане учитывают деревья, здания и припаркованный транспорт. После монтажа проверяют изображение днём и ночью.

Проверить жёсткость опоры

Ветер и вибрации от тяжёлого транспорта могут вызывать дрожание изображения. Особенно заметен эффект при большом оптическом увеличении. Поэтому конструкцию оценивают не только по прочности, но и по перемещениям в точке крепления камеры.

Требования к допустимым колебаниям согласуют в проекте с учётом оборудования и задачи наблюдения. Проверяют ствол, кронштейн, соединения и основание. Электронная стабилизация изображения не заменяет устойчивого крепления.

Учесть крепления и всё оборудование

Для расчёта нужны масса, размеры и ветровая площадь камер, кронштейнов, шкафов и дополнительных приборов. Учитывают и вылет оборудования. Нагрузки определяют с учётом СП 20.13330.2016, стальные элементы рассчитывают по СП 16.13330.2017.

Крепёжный узел подбирают под модель камеры, форму и диаметр ствола. Проверяют допустимую нагрузку крепления и защиту покрытия от повреждений. Отверстия и сварные детали предусматривают заранее, изменения на готовой опоре согласуют с изготовителем.

Предусмотреть кабели и обслуживание

Определяют подвод питания, передачу данных, вводы и соединительные коробки. При внутренней прокладке предусматривают защиту кабелей от острых кромок и доступ к соединениям. Электрическую защиту выбирают по схеме питания.

Согласуют положение люков и креплений. Камеру должно быть возможно очистить, настроить и заменить. Учитывают подъезд техники, деревья и ограждения, которые могут помешать обслуживанию.

Согласовать основание и существующие конструкции

Фундаментную часть подбирают вместе с опорой по нагрузкам и грунтам площадки. Проверяют крепление ствола и деформации основания: они также влияют на положение камеры.

Для установки на существующую опору освещения проверяют её документацию, состояние и резерв несущей способности. Возможность закрепить хомут не подтверждает пригодность всей конструкции. Дополнительный шкаф или кронштейн может потребовать повторного расчёта.

Заказать опору под камеры

Направьте через форму обратной связи адрес объекта, схему территории, модели камер, высоту установки и перечень оборудования. Мы согласуем конструкцию, крепёжные узлы, фундаментную часть и покрытие, подготовим комплектацию и стоимость изготовления.
