Опоры связи: цена, оборудование и расчёт нагрузки
Опору связи нельзя выбирать только по высоте или ориентировочной стоимости. На параметры конструкции влияют количество оборудования, его масса и ветровая площадь, район эксплуатации, характеристики грунта и требования к обслуживанию. Поэтому окончательная цена опоры связи определяется после получения исходных данных и расчёта нагрузок.

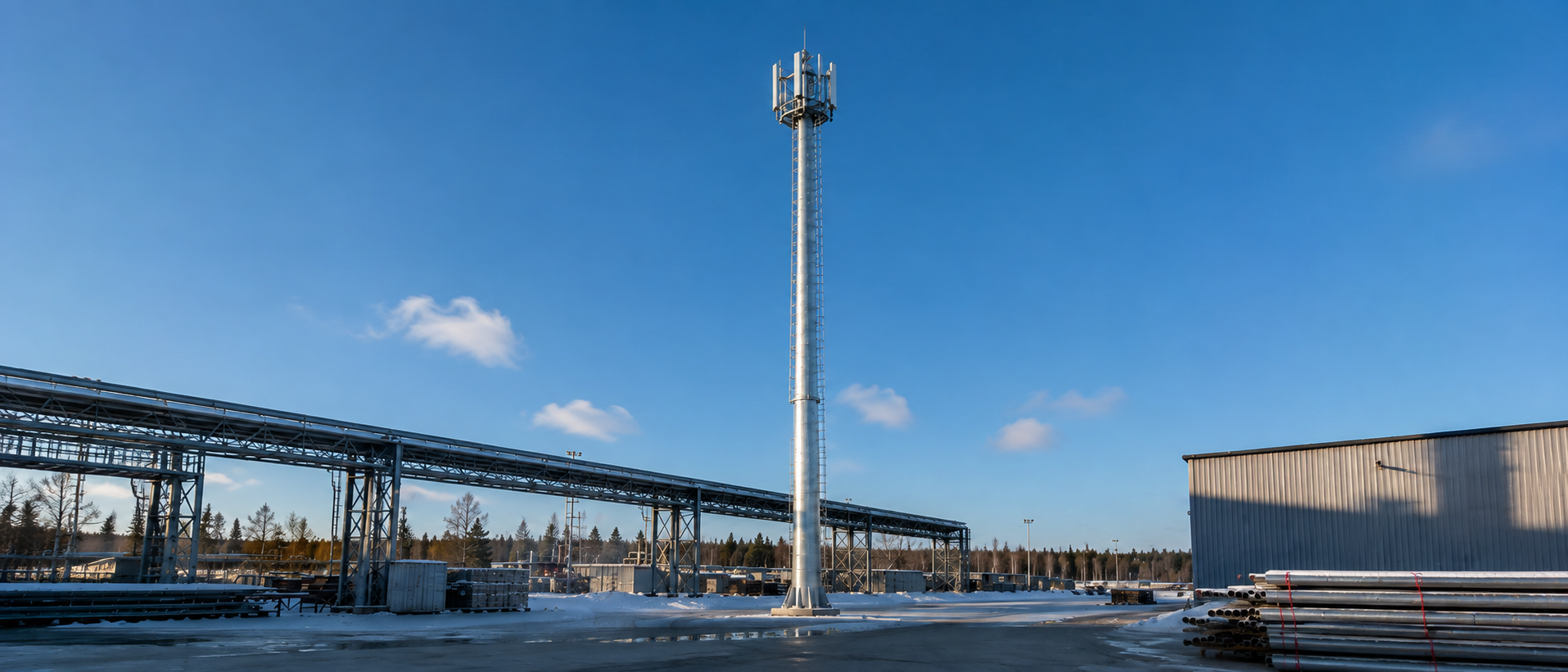

У нас в каталоге представлена многофункциональная опора МФО высотой от 20 до 40 метров. Она предназначена для размещения оборудования связи и может устанавливаться на ограниченной площадке, где применение более габаритной конструкции затруднено.
Что относится к опорам связи

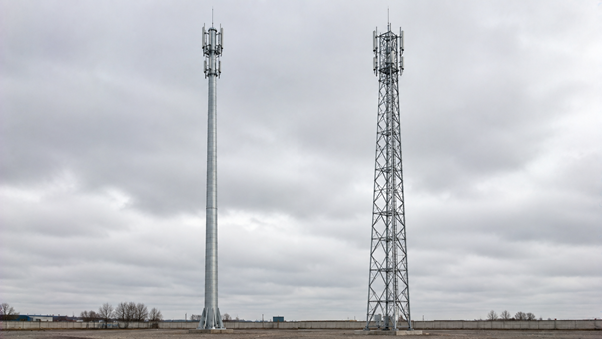

Опора связи представляет собой металлическую несущую конструкцию, на которой размещают антенны и сопутствующее оборудование. В зависимости от проекта это может быть многогранная опора со сплошным стволом, решётчатая мачта или другая конструкция, рассчитанная под определённую высоту и нагрузку.

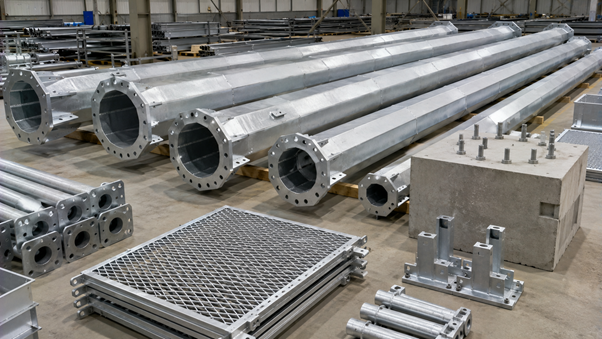

МФО отличается компактным основанием и возможностью внутреннего размещения кабельных линий. Мы производим такие опоры из стали Ст3 и 09Г2С. Выбор марки стали, размеров ствола и варианта защитного покрытия зависит от климатических условий и требований проекта.
Какое оборудование размещают на опоре

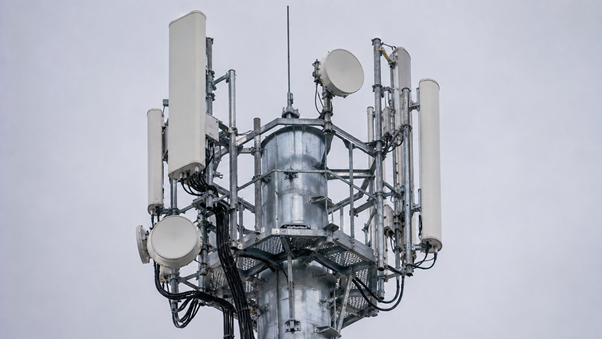

На опоре могут устанавливаться секторные и радиорелейные антенны, кабели, кронштейны, камеры видеонаблюдения и другое оборудование. При необходимости проектом предусматриваются лестницы, площадки, кабельные трассы, шкафы и элементы молниезащиты.
Для расчёта недостаточно знать только суммарную массу приборов. Значение имеют размеры каждого элемента, площадь, воспринимающая ветер, высота и направление установки. Даже сравнительно лёгкая антенна с большой ветровой площадью может заметно увеличить изгибающий момент в основании опоры.
От чего зависит цена опоры связи
В нашем каталоге опор связи указана ориентировочная стоимость МФО. Итоговая цена зависит от высоты конструкции, металлоёмкости, расчётной нагрузки, количества секций, типа фундамента и комплектации. На стоимость также влияют лестницы, площадки, кронштейны, защитное покрытие и сложность доставки на объект.
Поэтому сравнивать опоры только по цене за метр некорректно. Две конструкции одинаковой высоты могут значительно отличаться по несущей способности, составу оборудования и требованиям к основанию. Актуальную стоимость мы рассчитываем по техническому заданию.
Как рассчитывают нагрузку

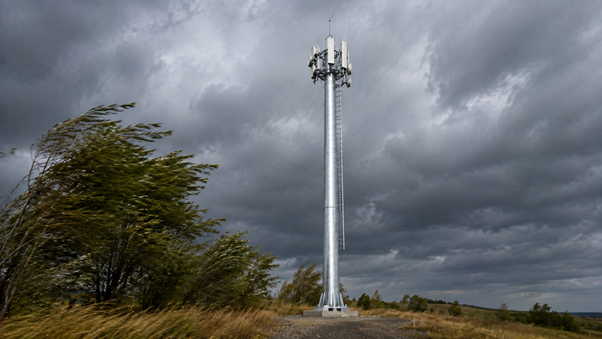

При проектировании учитывается собственный вес опоры и оборудования, а также ветровые, гололёдные и другие воздействия, характерные для района строительства. Нагрузки и их сочетания определяют с учётом СП 20.13330.2016, а расчёт стальных элементов выполняют с учётом требований СП 16.13330.2017.

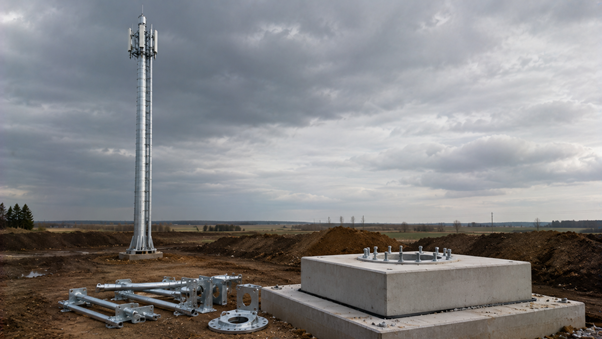

Отдельно проверяются прочность и устойчивость ствола, соединений и узлов крепления оборудования. Фундамент рассчитывается по реакциям от опоры и инженерно-геологическим данным площадки с учётом требований СП 22.13330.2016. Использовать типовое основание без проверки характеристик грунта нельзя.
Какие данные нужны для расчёта
Чтобы подобрать опору связи, нам необходимы адрес или район установки, требуемая высота, перечень оборудования, его масса, размеры и схема размещения. Также учитываются кабельные линии, площадки, лестницы, будущая модернизация объекта и доступность площадки для монтажа.
Чем точнее исходные данные, тем корректнее можно определить параметры ствола, фундамента и комплекта поставки. Если готового проекта ещё нет, мы поможем сформировать требования к конструкции и уточнить, какие характеристики оборудования потребуются для расчёта.
Заказать опору связи
Мы проектируем и производим металлические опоры связи в Красноярске, проверяем новые конструкции на действующие нагрузки и используем сертифицированный металлопрокат. Готовые изделия поставляем по всей России и оказываем необходимое содействие при организации монтажа.
Чтобы получить расчёт цены, направьте нам техническое задание или характеристики устанавливаемого оборудования через форму обратной связи. Мы подберём параметры опоры, подготовим предложение на производство и рассчитаем доставку до объекта.
