Прожекторные мачты ПМС: назначение, конструкция и выбор

Для освещения крупного промышленного объекта недостаточно установить несколько обычных опор. Световые приборы необходимо поднять на расчётную высоту, правильно направить и обеспечить к ним доступ для обслуживания. На объектах энергетики и нефтегазовой отрасли для этих задач применяют прожекторные мачты ПМС.

У нас в каталоге представлены стальные решётчатые мачты ПМС серии 3.407.9-172. Они предназначены для размещения прожекторов и могут участвовать в системе молниезащиты объекта.

Что представляет собой мачта ПМС

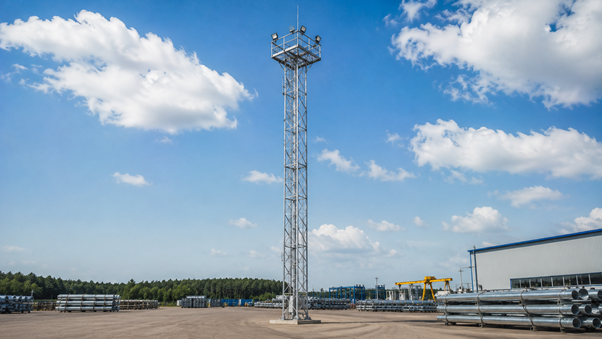

ПМС — это свободностоящая металлическая мачта решётчатой конструкции. В верхней части располагается площадка для установки прожекторов, а для подъёма обслуживающего персонала предусматривается лестница. При использовании конструкции для молниезащиты состав оборудования дополняется молниеприёмником.

В серии 3.407.9-172 предусмотрены стальные прожекторные мачты высотой 24,0, 29,3 и 32,5 метра. Выбор конкретного варианта зависит не только от площади территории, но и от результатов светотехнического расчёта, расположения оборудования и требуемого направления светового потока.

Где применяют прожекторные мачты

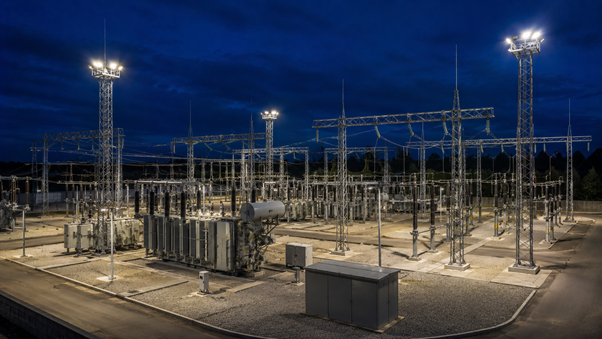

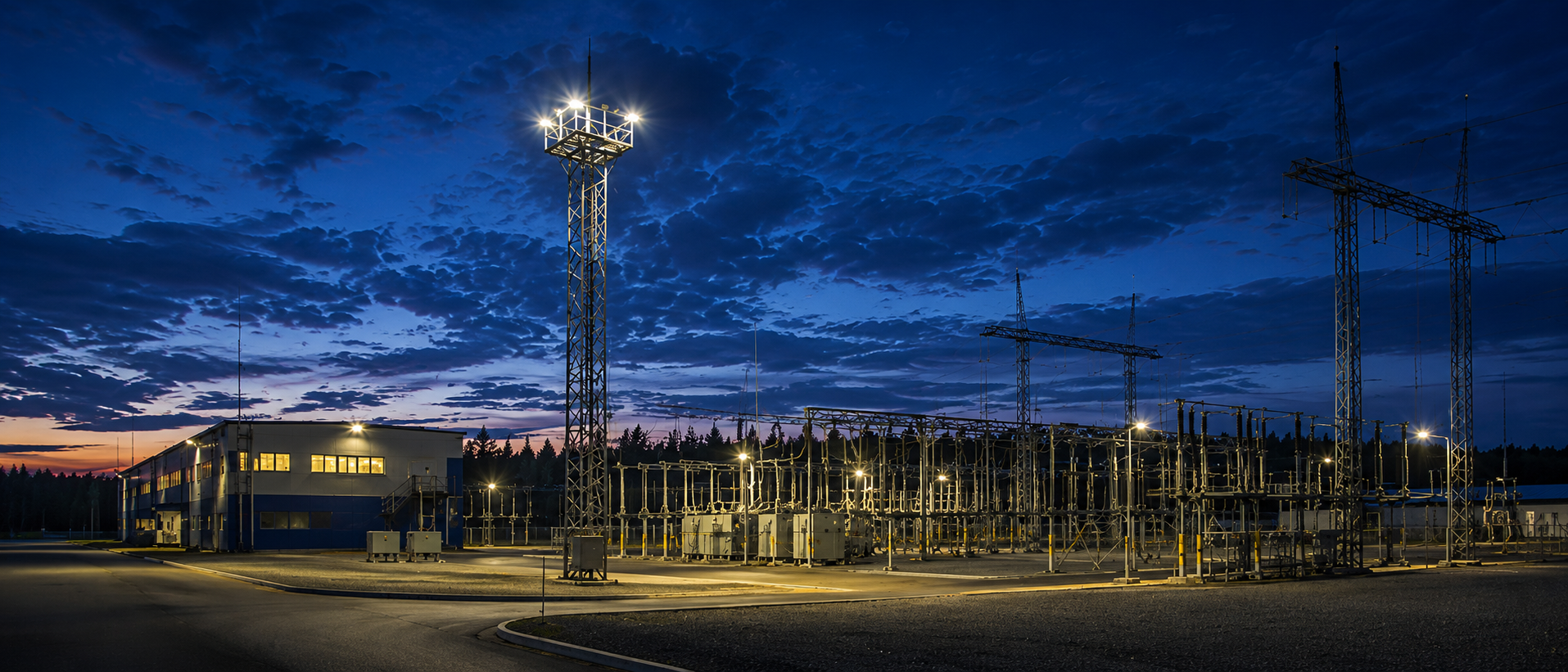

Изначально серия 3.407.9-172 была разработана для освещения и молниезащиты открытых распределительных устройств электрических подстанций. Решётчатые мачты также применяют на других объектах энергетики и нефтегазовых комплексах, если конструкция соответствует проектным требованиям.

ПМС позволяет разместить прожекторы на значительной высоте и осветить открытую территорию с меньшего количества точек. Однако число мачт, места их установки и направление каждого светового прибора определяются расчётом. Простое увеличение высоты не гарантирует равномерного освещения и может привести к появлению затемнённых участков или избыточной яркости.

Как устроена решётчатая конструкция

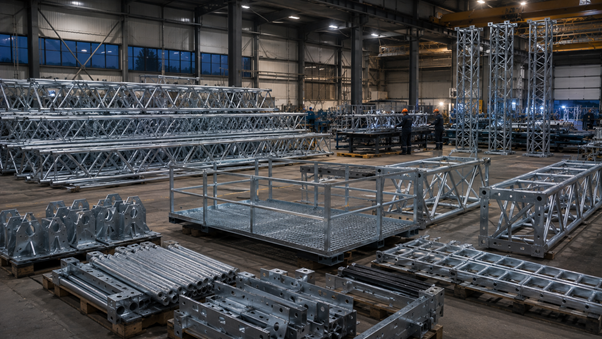

Ствол ПМС собирается из стальных решётчатых секций. Такая схема отличается от сплошного круглоконического ствола высокомачтовых опор. Отдельные элементы удобнее перевозить к месту строительства, после чего конструкция собирается и устанавливается на подготовленный фундамент.

Для производства мы используем стали Ст3 и 09Г2С. Марку материала выбираем с учётом температуры эксплуатации, расчётных нагрузок и требований проекта. Тип антикоррозионной защиты также определяется при заказе: для металлических элементов может применяться цинковое или лакокрасочное покрытие.

Параметры фундамента нельзя определять только по высоте мачты. Они зависят от массы конструкции, ветровых воздействий, характеристик грунта и принятой схемы закрепления.

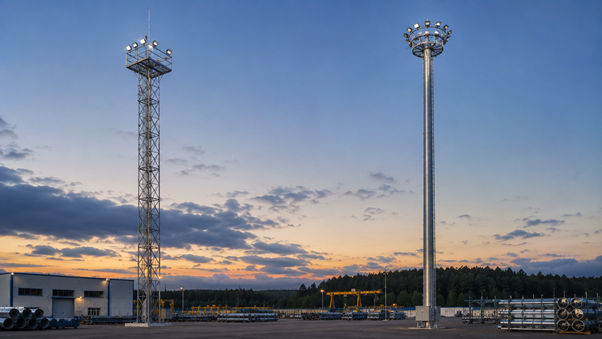

Чем ПМС отличается от высокомачтовой опоры

У ПМС прожекторы размещаются на стационарной площадке, а доступ к ним обеспечивается по лестнице. У мачты ВМО осветительное оборудование закрепляется на мобильной короне, которую можно опустить для обслуживания с земли.

Поэтому ПМС и ВМО нельзя считать взаимозаменяемыми конструкциями. Решётчатые мачты серии 3.407.9-172 ориентированы прежде всего на энергетические и промышленные объекты, тогда как ВМО широко применяют для освещения складских территорий, транспортных развязок, аэропортов и других больших площадок.

Выбор зависит от назначения объекта, способа обслуживания, состава оборудования и требований к молниезащите.

Какие данные нужны для расчёта ПМС

Подбор начинается со светотехнического проекта. Нам необходимо знать требуемую высоту размещения прожекторов, их количество, массу, размеры и расположение на площадке. Если мачта включается в систему молниезащиты, дополнительно требуются параметры молниеприёмника и расчёт защищаемой зоны.

Также учитываются ветровые и гололёдные нагрузки, температура эксплуатации, сейсмичность района, характеристики грунта и условия подъезда монтажной техники. Отдельно согласовываются лестница, рабочая площадка, ограждения, кабельные трассы, фундамент и защитное покрытие.

Типовая серия служит основой для конструктивного решения, но не заменяет проверку применимости мачты на конкретном объекте. Оборудование, нагрузки и требования к строительству должны быть подтверждены проектной документацией.

Производство прожекторных мачт ПМС

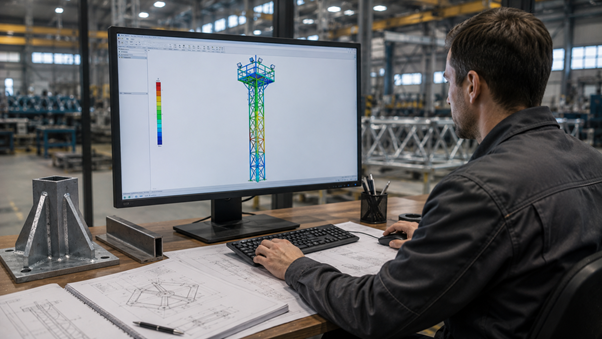

Мы производим прожекторные мачты ПМС в Красноярске, моделируем конструкции и проверяем действующие нагрузки до запуска металла в работу. Заготовки обрабатываются на оборудовании с числовым программным управлением, а готовые элементы получают предусмотренную проектом антикоррозионную защиту.

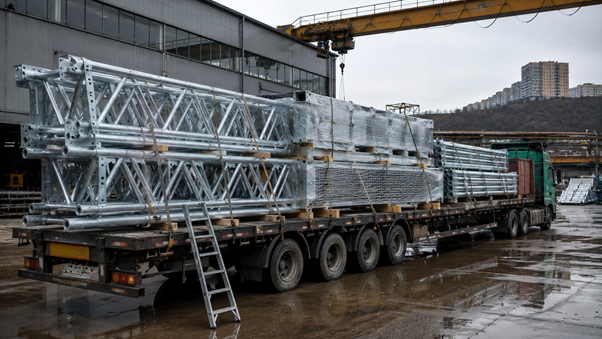

Для расчёта стоимости направьте нам проект, техническое задание или основные параметры объекта. Мы уточним комплектацию, высоту, марку стали, покрытие и требования к перевозке. Готовые секции мачты подготавливаем к отгрузке и организуем доставку по России.
