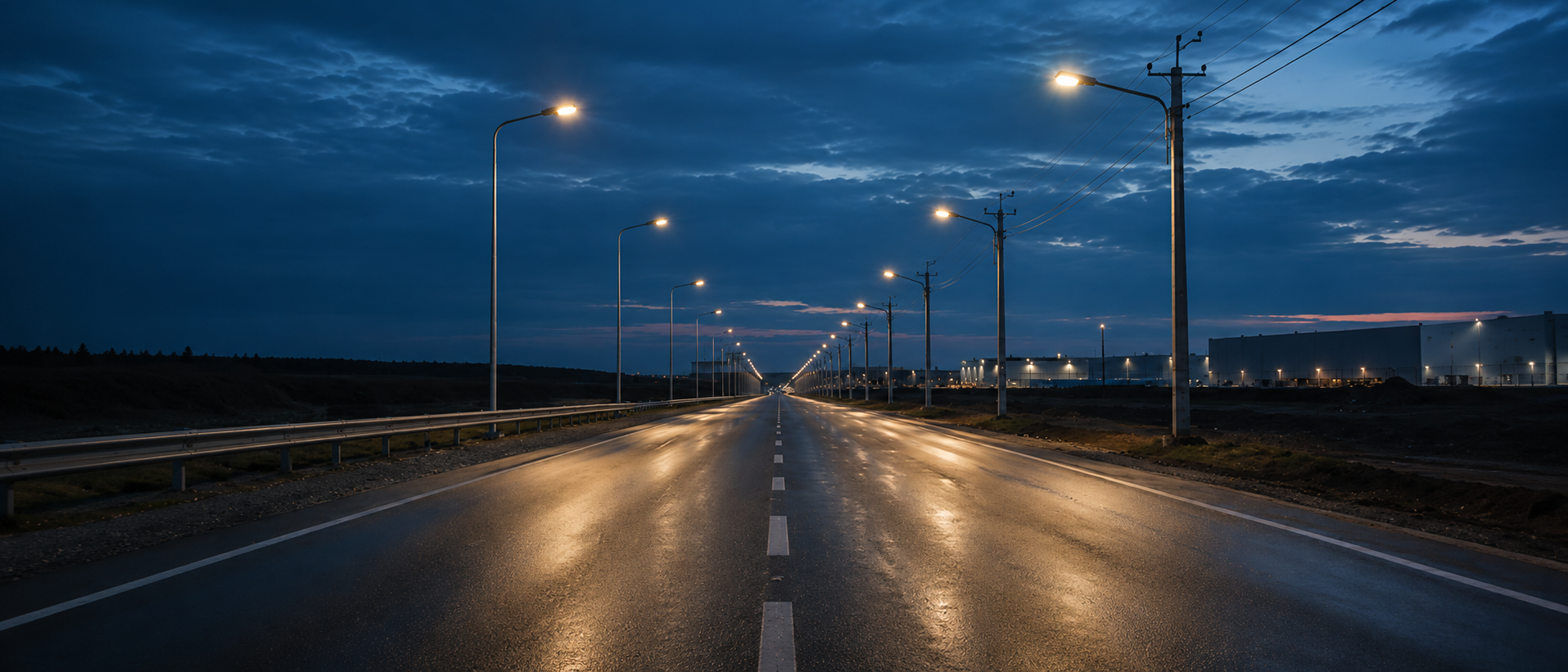

Силовые и несиловые опоры освещения: в чём разница и что выбрать

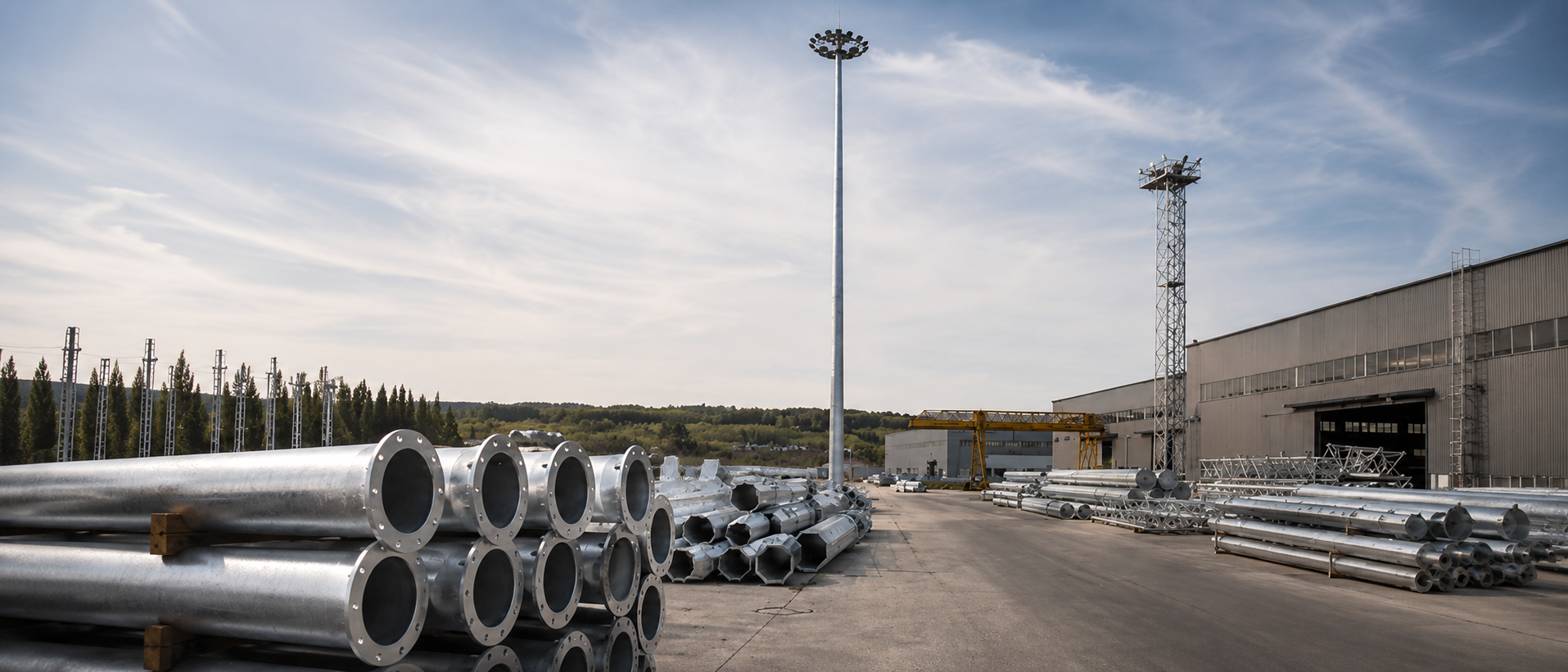

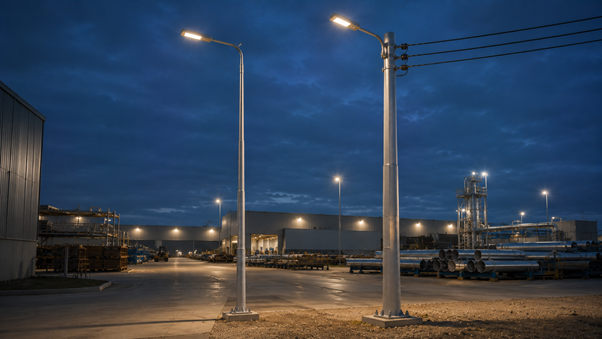

Силовые и несиловые опоры могут иметь похожую высоту, форму ствола и способ установки. Однако они рассчитаны на разные схемы эксплуатации. Несиловая конструкция служит основанием для светильников и кронштейнов, а силовая может дополнительно воспринимать нагрузку от подвешенных кабелей.

У нас в каталоге опор и мачт представлены трубчатые фланцевые опоры ОТФ и силовые опоры ОСФ. Разберём, чем различаются эти конструкции и почему выбирать их нужно по расчётным параметрам, а не только по внешнему виду.

Что означает разделение на силовые и несиловые опоры

ГОСТ 32947-2014, распространяющийся на опоры стационарного освещения автомобильных дорог общего пользования, разделяет металлические конструкции по назначению. Силовые опоры применяют для наружного освещения, подвески кабелей электрической сети освещения и других подобных задач. Несиловые предназначены для размещения осветительного оборудования.

Разница связана с составом нагрузок. Силовая опора должна выдерживать указанную в паспорте допустимую статическую нагрузку, приложенную к верхней части ствола. Для несиловой конструкции учитываются светильники, кронштейны, собственный вес, ветер, снег и гололёд в районе эксплуатации.

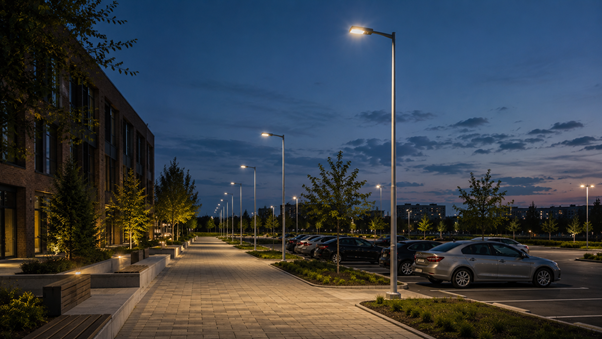

Где применяют несиловые опоры

Несиловые опоры используют там, где на стволе размещаются светильники и кронштейны, но не подвешивается воздушная кабельная линия. Такая схема применяется при освещении улиц, дворов, парков, пешеходных зон, парковок и территорий различных объектов.

Питание обычно подводится под землёй. Кабель вводится через фундамент или нижнюю часть конструкции, а оборудование обслуживается через ревизионный люк. Для таких задач мы производим трубчатые фланцевые опоры ОТФ. Они устанавливаются на закладную деталь фундамента при помощи фланцевого соединения.

Дополнительное оборудование можно размещать только в том случае, если оно предусмотрено проектом, а его масса и ветровая площадь учтены при расчёте.

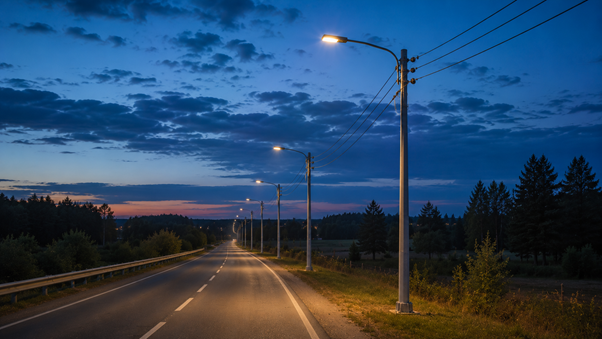

Когда необходима силовая опора

Силовую конструкцию выбирают, если помимо светильников необходимо подвесить кабели электрической сети наружного освещения. Натяжение проводов создаёт дополнительную боковую нагрузку, которую несиловая опора воспринимать не рассчитана.

Для таких объектов у нас представлены трубчатые силовые опоры ОСФ. Их применяют при организации уличного и дорожного освещения с воздушным подведением кабеля. Допустимую нагрузку, расположение точек крепления и комплектацию определяют по проектной документации.

Использовать несиловую опору вместо силовой нельзя даже при небольшом пролёте кабеля. Возможность установки воздушной линии должна быть подтверждена расчётом и паспортом изделия.

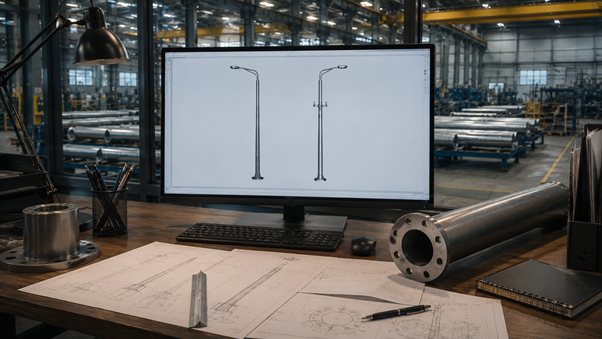

Почему нельзя ориентироваться только на внешний вид

Трубчатая форма, круглый ствол или фланцевое основание не определяют силовую способность конструкции. Внешне похожие опоры могут отличаться диаметром и толщиной стенки, маркой стали, устройством соединений, параметрами фланца и допустимой нагрузкой.

Фланцевыми бывают как силовые, так и несиловые опоры. Способ монтажа показывает, как ствол соединяется с фундаментом, но не определяет его назначение. Аналогично высота конструкции сама по себе не говорит о возможности подвески кабеля.

Поэтому при замене существующей опоры нельзя выбирать изделие только по размерам старого ствола. Сначала необходимо проверить схему питания, характеристики оборудования, фундамент и нагрузки для конкретного объекта.

Какие данные нужны для выбора опоры

Для подбора нам необходимы назначение объекта, высота установки светильников, количество и масса оборудования. Также важно указать, будет кабель подводиться под землёй или по воздуху, предполагается ли размещение дополнительных устройств и какой тип основания предусмотрен проектом.

Отдельно учитываются ветровой и гололёдный районы, температура эксплуатации, характеристики грунта и условия обслуживания. Для силовой конструкции дополнительно требуются сведения о кабеле, пролётах, направлении и величине действующих нагрузок.

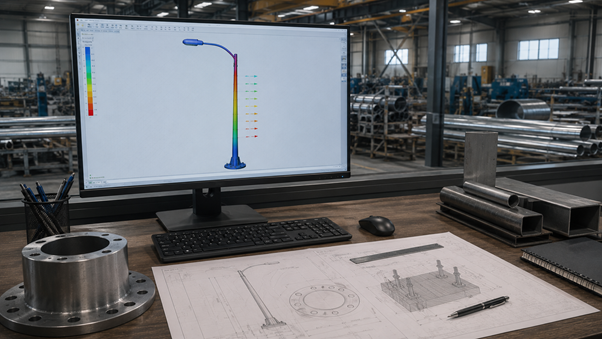

Мы проверяем исходные данные, моделируем конструкцию и определяем параметры ствола, соединений, фланца и защитного покрытия. Металлопрокат проходит входной контроль, а готовая продукция получает антикоррозионную защиту в соответствии с требованиями заказа.

Подбор и производство опор освещения

Несиловые ОТФ выбирают для систем освещения с подземным подводом питания и без подвешенных кабелей. Силовые ОСФ необходимы, когда конструкция должна одновременно нести светильники и воздушную кабельную линию.

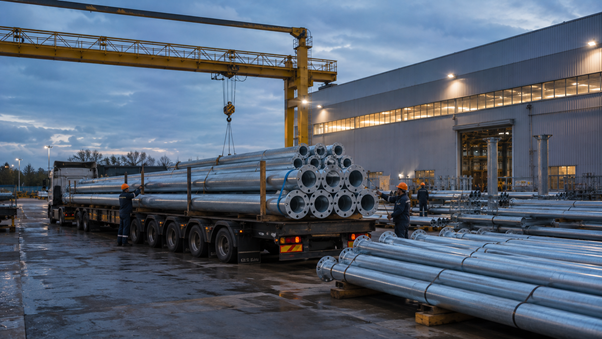

Мы производим металлические опоры в Красноярске, рассчитываем конструкции под условия объекта и организуем доставку по всей России. Чтобы получить предложение, направьте нам техническое задание, проект или основные параметры системы освещения. Мы проверим нагрузки, подберём подходящий тип опоры и рассчитаем стоимость производства и доставки.
