Виды металлических опор освещения: как выбрать конструкцию для объекта

Металлическую опору освещения нельзя выбирать только по высоте или внешнему виду. Две похожие конструкции могут отличаться способом установки, допустимой нагрузкой, подводом кабеля и условиями обслуживания. Для улицы, автомобильной дороги, склада и крупной промышленной площадки потребуются разные опоры.

У нас в каталоге представлены трубчатые опоры ОТФ и ОСФ, высокомачтовые конструкции ВМО и ВМОН, решётчатые прожекторные и карьерные мачты. Мы производим их в Красноярске, рассчитываем под требования объекта и организуем доставку по России.

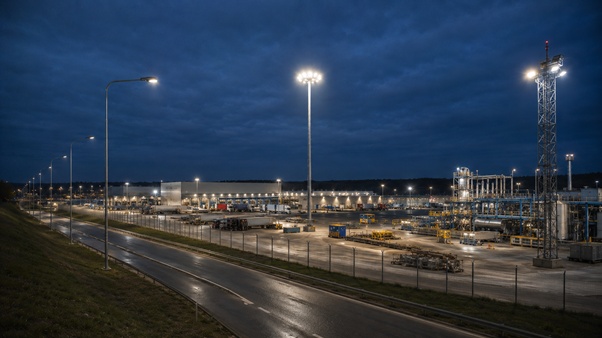

Как классифицируют металлические опоры

Действующий ГОСТ 32947-2014 распространяется на опоры стационарного наружного освещения, устанавливаемые на автомобильных дорогах общего пользования. Стандарт разделяет металлические опоры сразу по нескольким признакам.

По назначению они бывают силовыми и несиловыми. Силовые опоры рассчитаны на наружное освещение и подвеску кабелей электрической сети. Несиловые предназначены для установки осветительного оборудования. По способу монтажа выделяют прямостоечные и фланцевые конструкции, по форме поперечного сечения — круглые и многогранные, а по продольной форме ствола — цилиндрические и конические.

Поэтому фланцевая, трубчатая и силовая опора — не три взаимоисключающих вида. Одна конструкция может одновременно быть металлической, силовой, фланцевой, круглой и конической.

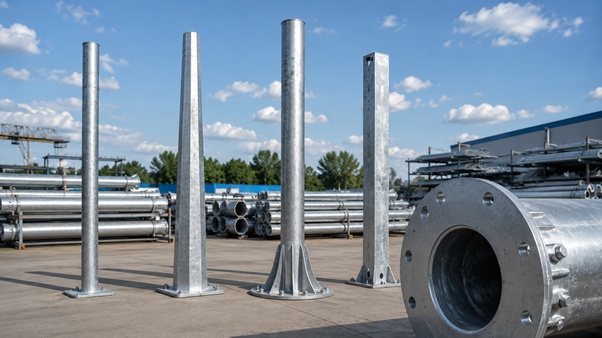

Трубчатые опоры ОТФ и ОСФ

Трубчатые опоры изготавливают из стальных труб. Ствол может иметь одинаковый диаметр по всей длине или состоять из участков разного диаметра. Такие конструкции применяют при организации наружного освещения улиц, дорог, дворов и других территорий.

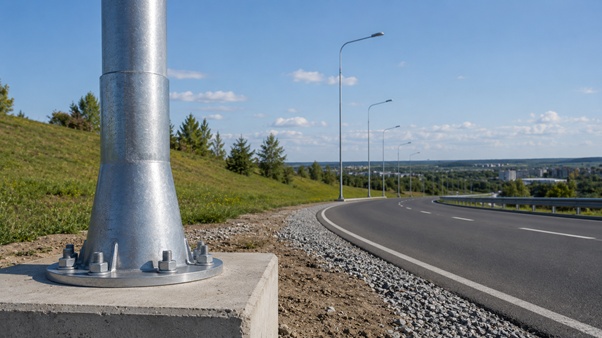

Мы производим трубчатые фланцевые опоры ОТФ и силовые опоры ОСФ. Фланцевая конструкция крепится болтами к заранее подготовленной закладной детали фундамента. Это позволяет отделить устройство основания от установки самой опоры.

Силовая способность определяется не внешним видом конструкции, а расчётной нагрузкой и назначением. Поэтому нельзя считать любую трубчатую опору силовой или несиловой только по форме ствола. Допустимая нагрузка, способ подвода питания и состав оборудования должны быть указаны в проектной и технической документации.

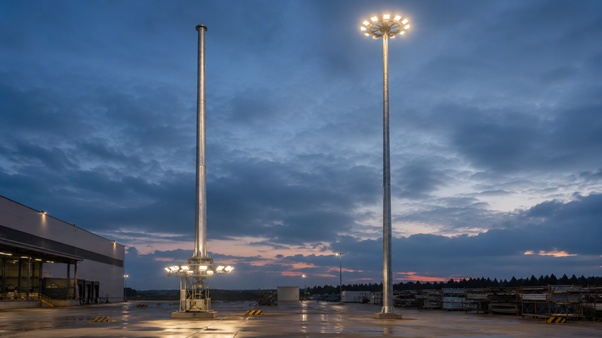

Высокомачтовые опоры ВМО и ВМОН

Для освещения больших открытых территорий применяют высокомачтовые опоры. Мы выпускаем конструкции ВМО и ВМОН высотой от 16 до 50 метров. Их используют на промышленных площадках, транспортных объектах, автомобильных развязках, складах и других территориях, где светильники необходимо разместить на значительной высоте.

Главное отличие ВМО — мобильная корона. Она опускается при помощи подъёмного механизма, поэтому осветительное оборудование можно обслуживать с земли без автовышки. Это особенно важно на объектах, где доступ специальной техники затруднён или её работа мешает движению транспорта.

У ВМОН корона закреплена стационарно. Количество светильников, расположение оборудования и способ доступа для обслуживания определяются при проектировании. Выбирать между ВМО и ВМОН нужно с учётом состава оборудования и того, как будут проводиться его осмотр, ремонт и замена.

Решётчатые и специальные мачты

Мы производим решётчатые прожекторные мачты ПМС серии 3.407.9-172 для освещения и молниезащиты объектов энергетики и нефтегазовой отрасли. У нас представлены конструкции высотой от 24 до 32 метров. Решётчатая схема отличается от сплошного круглоконического ствола, поэтому такие мачты относятся к отдельной группе.

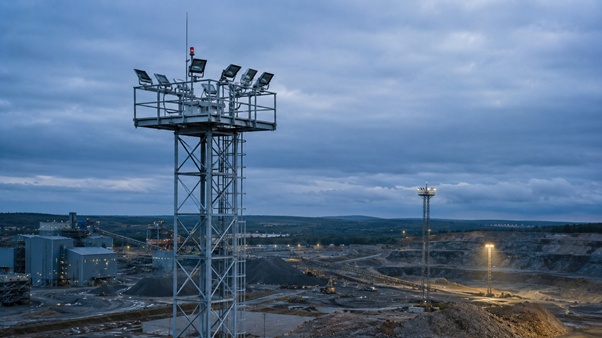

Для карьеров и зон выработки мы выпускаем специальные мачты высотой от 10 до 30 метров. Их можно перемещать по мере продвижения работ. Помимо осветительного оборудования, на конструкции можно разместить камеры наблюдения и оборудование связи, если это предусмотрено проектом и подтверждено расчётом.

Прожекторная, карьерная и высокомачтовая опоры решают разные задачи. Заменять одну конструкцию другой без проверки нагрузок, условий установки и состава оборудования нельзя.

Какие данные нужны для выбора

Подбор начинается с назначения объекта и требуемой высоты установки светильников. Далее мы учитываем количество, массу и расположение оборудования, способ подвода питания, условия доступа для обслуживания и тип основания.

Отдельно проверяем климатические воздействия. Металлическая опора должна выдерживать собственный вес, установленное оборудование, а также ветровые, снеговые и гололёдные нагрузки в районе эксплуатации. При необходимости учитывается сейсмичность. Для силовых опор допустимая статическая нагрузка указывается в документации на изделие.

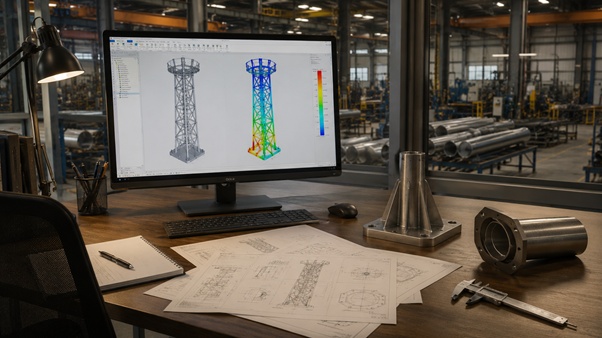

Мы проектируем и моделируем каждую новую конструкцию, проверяем действующие нагрузки и согласовываем документацию до запуска в производство. Металлопрокат проходит входной контроль, заготовки обрабатываются на станках с ЧПУ, а готовые изделия получают защитное антикоррозийное покрытие. Такой порядок позволяет контролировать производство от расчёта до отгрузки.

Какой вид металлической опоры выбрать

Трубчатые опоры подходят для организации наружного освещения улиц, дорог и локальных территорий. Высокомачтовые ВМО и ВМОН применяют на больших открытых площадках. Решётчатые ПМС используют для промышленного освещения и молниезащиты, а карьерные мачты — на участках, где положение оборудования меняется по мере проведения работ.

Мы работаем с 2011 года, производим более 100 тонн готовой продукции в месяц, а география поставок охватывает 85 регионов России. Наши конструкции используются в Москве, Екатеринбурге, Новосибирске, Красноярске, Иркутске, Якутске, Благовещенске, Владивостоке, Южно-Сахалинске и других городах.

Если вам необходимо подобрать металлические опоры для нового объекта или заменить существующие конструкции, направьте нам техническое задание, проектные чертежи или основные параметры. Мы проверим исходные данные, определим подходящий тип опоры, выполним расчёт, подготовим предложение и организуем доставку готовой продукции.
