Заземление опор освещения: что предусматривают в проекте

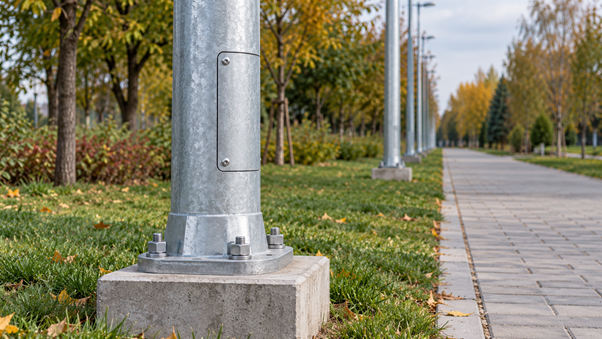

При повреждении изоляции кабеля металлический ствол опоры может оказаться под напряжением. Чтобы защитить человека при прикосновении, в проекте предусматривают защитные соединения и другие меры электробезопасности. Их выбирают с учётом системы питания и установленного оборудования.

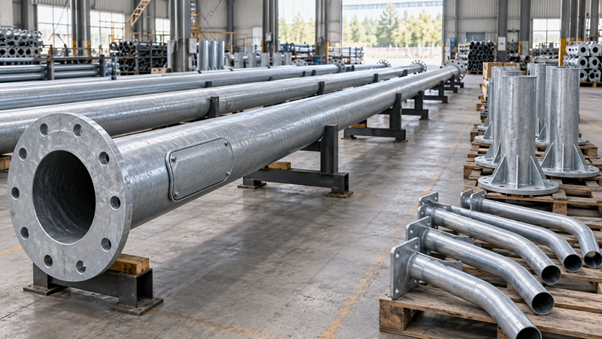

Мы производим трубчатые фланцевые опоры освещения. Требования к местам присоединения защитных проводников важно согласовать до изготовления конструкции.
Зачем опоре защитное соединение
Пункт 6.1.45 ПУЭ, глава 6.1 предусматривает включение металлических опор в защитную цепь при выполнении защитного заземления наружных светильников. Конкретное решение зависит от устройства сети.
При защите автоматическим отключением питания важны и непрерывность защитной цепи, и своевременное срабатывание аппаратов защиты. Сам по себе контакт ствола с грунтом или наличие бетонного фундамента этого не подтверждает.

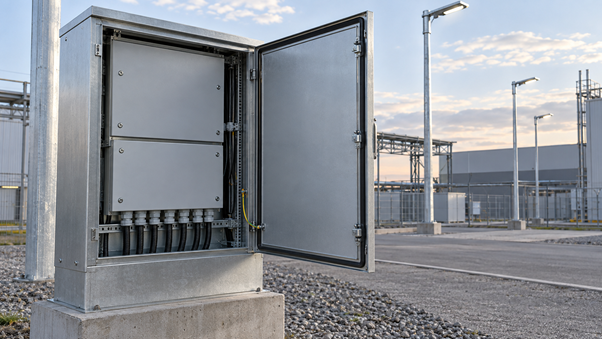

Почему схема зависит от системы питания
В системе TN открытые проводящие части связывают с заземлённой нейтралью источника через защитные проводники. В системе TT используют заземляющее устройство, электрически независимое от заземления нейтрали. Пункт 1.7.59 ПУЭ допускает TT, когда условия безопасности в TN обеспечить нельзя, и требует применения устройства защитного отключения — УЗО.
Поэтому схема заземления опор освещения начинается с данных о питающей сети. Местный заземлитель не заменяет предусмотренный проектом защитный проводник. Необходимость повторного заземления определяют отдельно с учётом системы и способа питания линии.
Какие соединения предусматривают на опоре

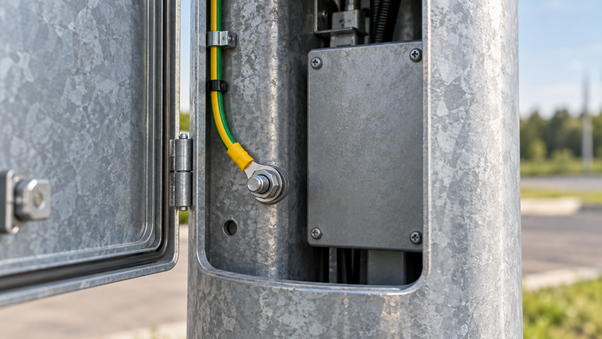

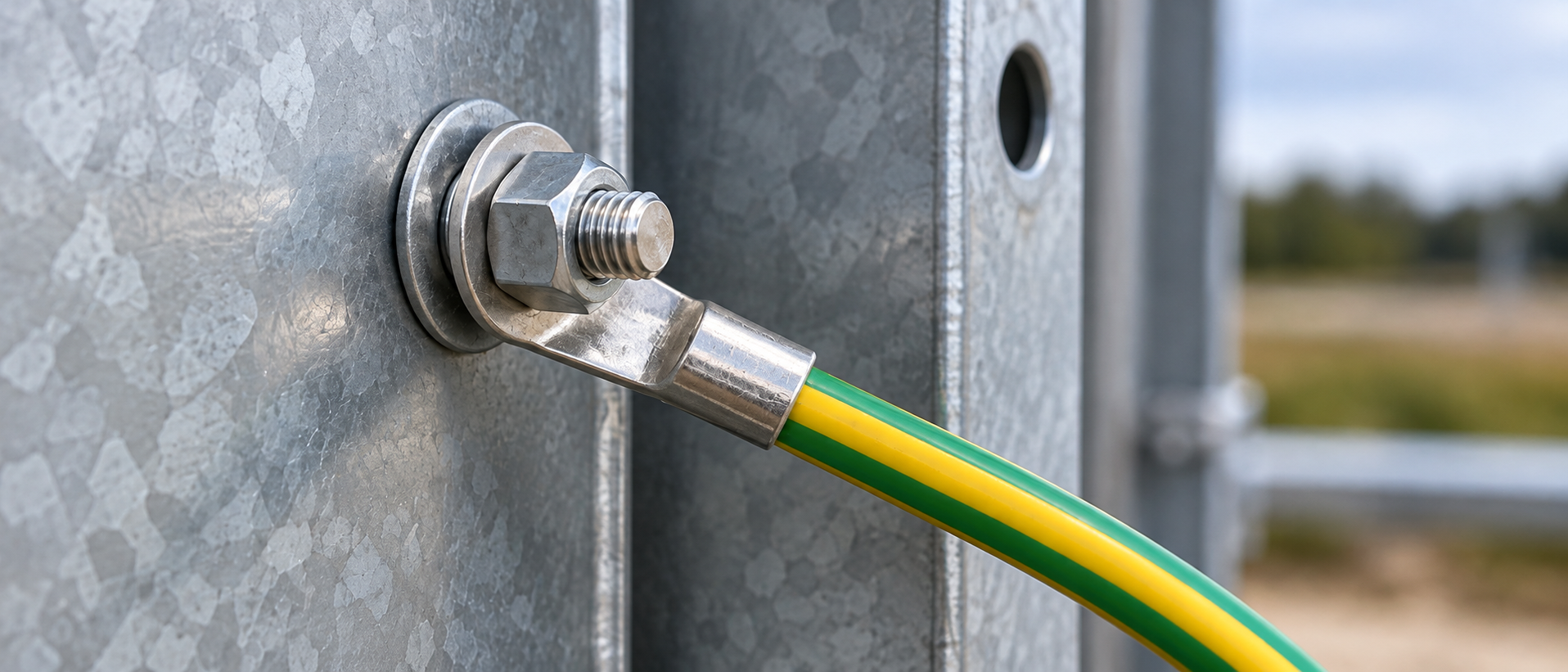

В документации указывают точки присоединения, материал и сечение проводников, способ крепления и защиту контактов. Пункт 1.7.139 ПУЭ требует надёжных соединений, непрерывности электрической цепи и защиты от коррозии и механических повреждений.
Для фланцевой опоры проверяют электрическую непрерывность предусмотренных проектом соединений. Одного наличия монтажных болтов недостаточно для подтверждения качества контакта. Также учитывают класс защиты светильника: исполнение одного прибора не определяет защиту всей конструкции.
Нужен ли отдельный заземлитель у каждой опоры
Отдельный электрод возле каждого столба не является универсальным решением. Места его установки и требуемые характеристики определяют по применимым нормам и расчёту. Единого значения сопротивления заземления для всех опор освещения нет.

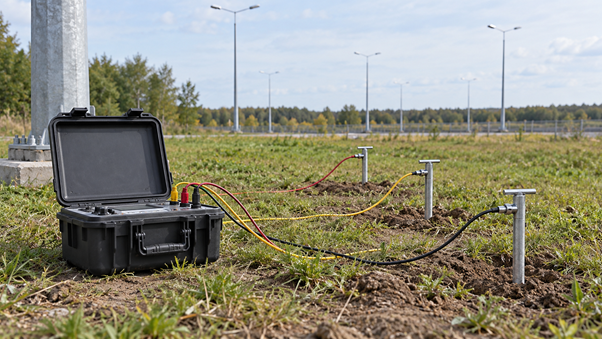

Для расчёта заземлителя нужны данные об удельном электрическом сопротивлении грунта с учётом сезонных изменений. Это отличается от геологических характеристик для расчёта фундаментной части. Использование металлических или железобетонных элементов основания как естественного заземлителя требует проектного обоснования.
Что проверяют после монтажа

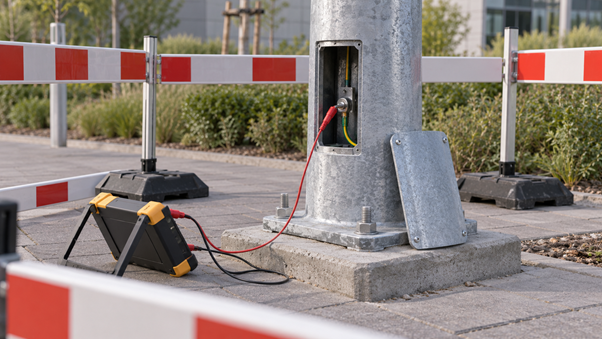

До ввода в эксплуатацию осматривают соединения и проводят предусмотренные испытания. По ГОСТ Р 50571.16-2019 проверяют непрерывность защитных проводников, изоляцию и эффективность автоматического отключения питания. Состав измерений зависит от принятой системы защиты.
Результаты оформляют документально. Один замер сопротивления заземлителя не подтверждает исправность всей установки. Заземление опоры также не означает, что она автоматически выполняет функцию молниеотвода: молниезащиту рассматривают как отдельную проектную задачу.
Согласовать исполнение опоры
Направьте через форму обратной связи проект, тип и количество опор, перечень оборудования и требования к защитным соединениям. Мы согласуем исполнение металлоконструкций и комплектацию поставки. Схему электробезопасности определяют в электротехнической части проекта.
