Способ крепления опоры влияет на монтаж и последующую замену. Разделение на фланцевые и прямостоечные предусмотрено ГОСТ 32947-2014, который устанавливает требования к металлическим опорам освещения автомобильных дорог общего пользования.

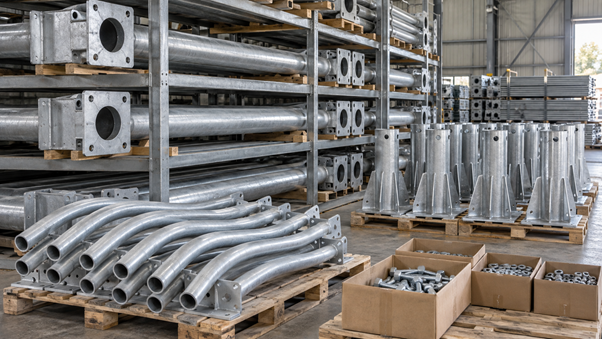

Мы производим опоры освещения и подбираем исполнение по проекту. Сравним два способа установки.

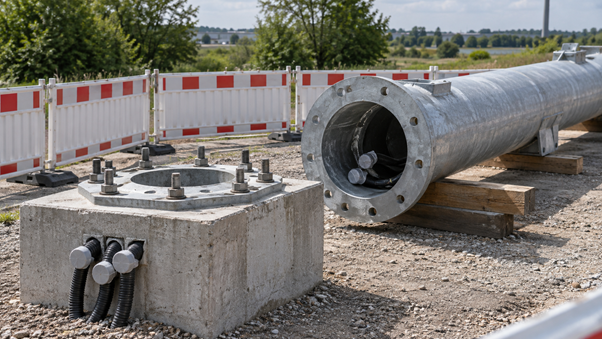

Как устанавливают фланцевую опору

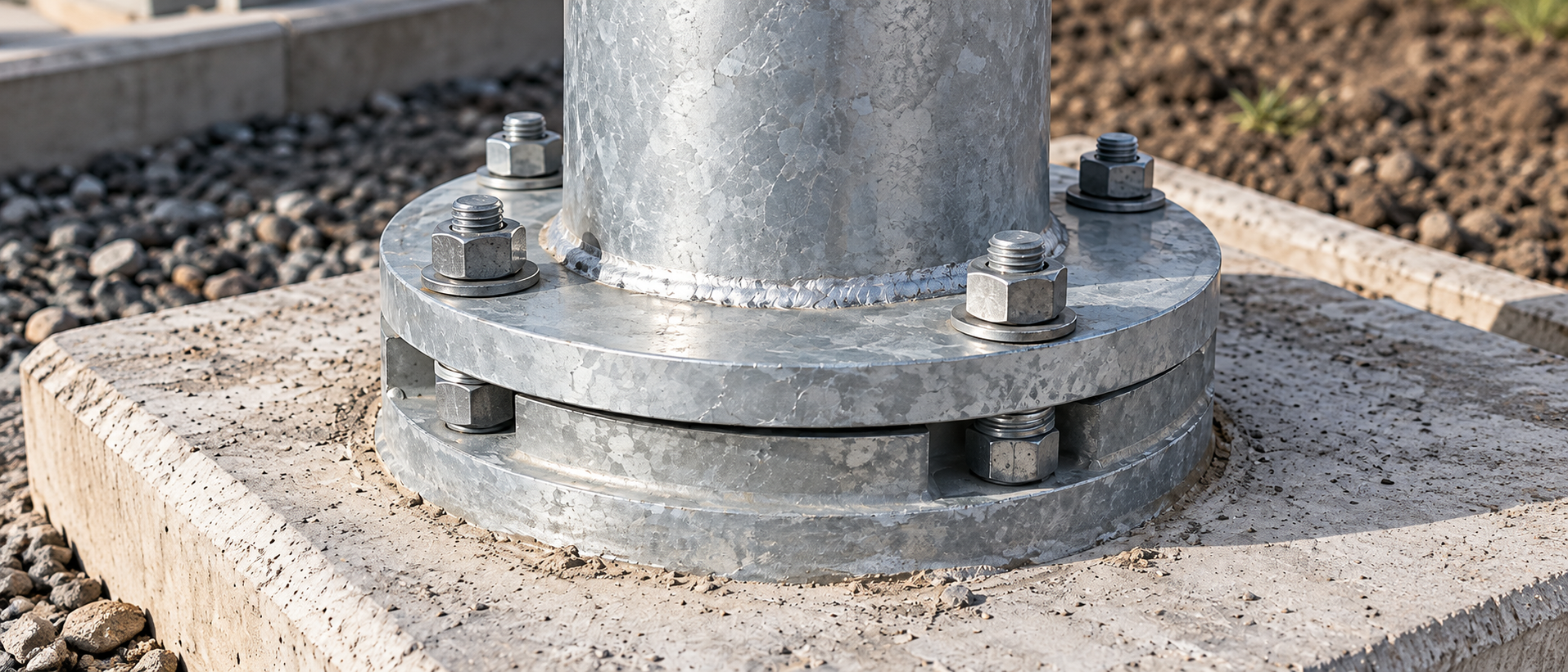

В нижней части ствола находится фланец — стальная пластина с отверстиями. Через неё опору закрепляют болтами на ответном фланце фундаментной части либо устанавливают на анкерные шпильки. Узел определяют в проекте.
Сначала устраивают фундамент с закладными. Когда бетон набирает требуемую проектом прочность, устанавливают ствол и затягивают крепёж по монтажной документации. Такое исполнение имеют наши трубчатые фланцевые опоры ОТФ.

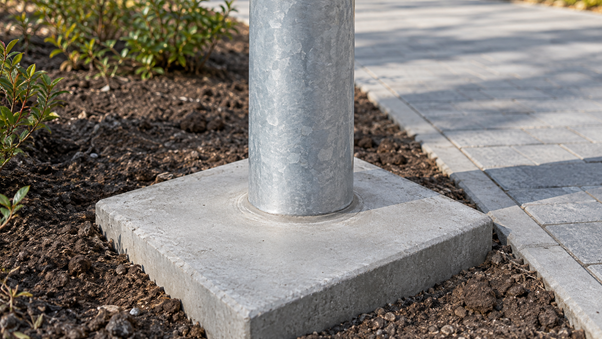

Как устанавливают прямостоечную опору
Нижнюю часть ствола помещают в подготовленный котлован или скважину и закрепляют бетонированием. Разъёмного соединения между надземной и заглублённой частями нет. Такое устройство описано в пункте 3.9 ГОСТ 32947-2014.
Общая длина изделия включает подземную часть и отличается от высоты над землёй. Глубину установки и размеры бетонного массива задают в проекте. Само название «прямостоечная» не означает, что опору достаточно просто закопать.
Что учитывать при выборе основания

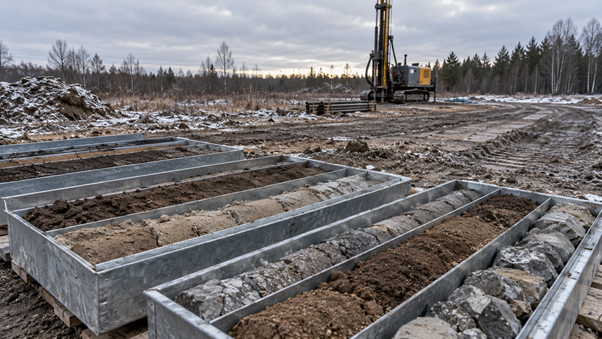

Для обоих вариантов нужны сведения о грунтах, подземных водах, промерзании и возможном морозном пучении. Также учитывают ветер, высоту опоры, массу и площадь светильников, вылет кронштейнов. Грунтовое основание проектируют с учётом СП 22.13330.2016.
Универсальной глубины «для любого столба» нет. Мы подбираем фундаментные части и закладные детали под нагрузки конкретной конструкции. При этом стальная закладная деталь — только часть решения, а не весь бетонный фундамент.
Как отличаются обслуживание и замена
Фланцевое соединение позволяет снять ствол, разъединив крепёж. Сохранить фундамент можно после проверки его состояния, закладных элементов и соответствия нагрузкам от новой опоры.
Замена забетонированной прямостоечной опоры обычно требует более трудоёмких работ. В эксплуатации у обоих вариантов осматривают покрытие и состояние конструкции; у фланцевого исполнения дополнительно контролируют доступное болтовое соединение.

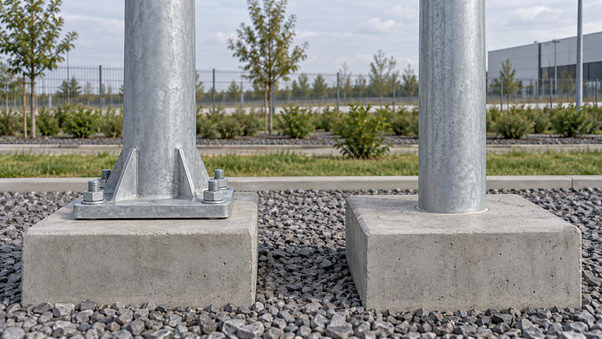

Какой способ установки выгоднее

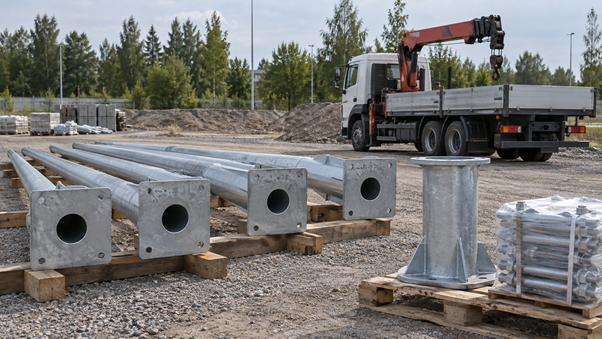

У прямостоечной конструкции нет отдельного фланцевого узла, однако это не гарантирует меньшую стоимость всего объекта. При сравнении учитывают опору, земляные работы, бетон, крепёж, доставку, подъёмную технику и восстановление благоустройства.
Фланцевый вариант удобен для демонтажа ствола с сохранением исправного основания. Прямостоечный рассматривают, если он предусмотрен проектом и оправдан условиями строительства. Надёжность обоих решений определяется расчётом и качеством монтажа.
Подобрать опоры для объекта
Направьте через форму обратной связи проект или данные о высоте, оборудовании, количестве опор и площадке установки. Мы подберём конструкцию из нашего ассортимента, согласуем фундаментную часть и подготовим стоимость комплекта.
