Фундамент под опору освещения: как выбрать глубину и закладную деталь

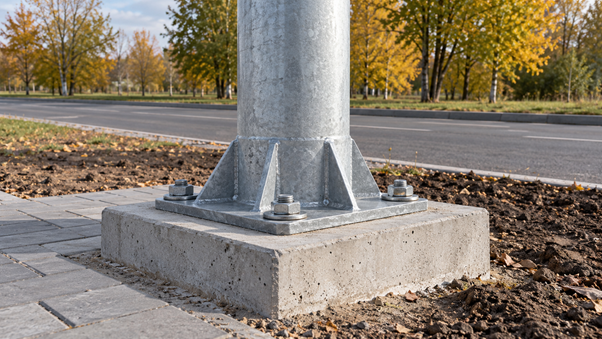

Фундамент передаёт нагрузки от опоры и оборудования на грунт. Одинаковые столбы на разных площадках могут требовать разных оснований, поэтому перед заказом нужны данные о конструкции и грунтах.

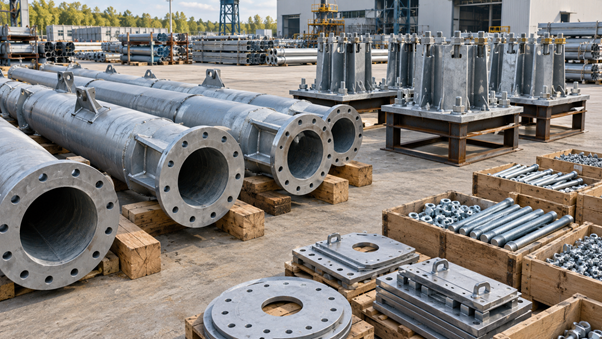

Мы производим трубчатые фланцевые опоры ОТФ и фундаментные части к ним. Объясним, как согласовать их параметры.

Чем закладная деталь отличается от фундамента

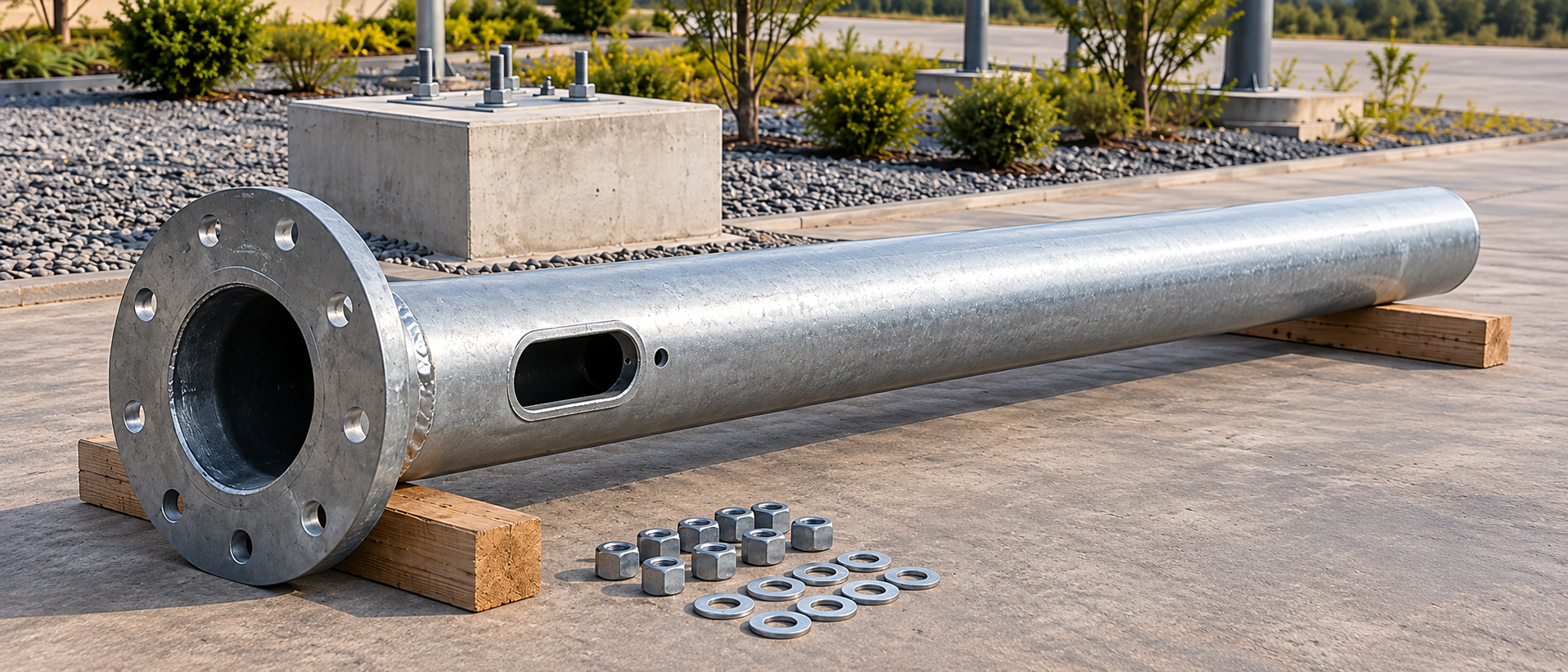

Закладная деталь — стальной элемент крепления опоры: трубчатая фундаментная часть с фланцем или анкерный блок. Она работает вместе с бетонной частью и грунтом; покупка закладной не заменяет устройство всего основания.

Размеры бетонной части, армирование и закладную согласуют в проекте. Длина детали, глубина котлована и отметка низа фундамента — разные величины.

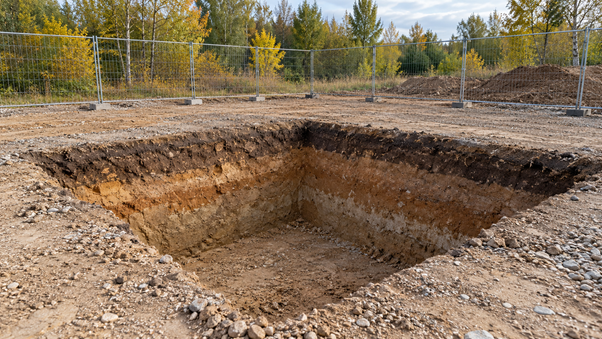

Как определить глубину заложения

Пункт 5.5.1 СП 22.13330.2016 предусматривает выбор глубины с учётом нагрузок, грунтов, подземных вод, рельефа, коммуникаций и сезонного промерзания. Поэтому универсального значения для опоры высотой, например, восемь метров нет.

В пучинистых грунтах учитывают воздействия при замерзании. Заглубление ниже уровня промерзания не заменяет расчёт. Глубину задают относительно планировочной отметки участка вместе с размерами фундамента.

Какие нагрузки учитывать при расчёте

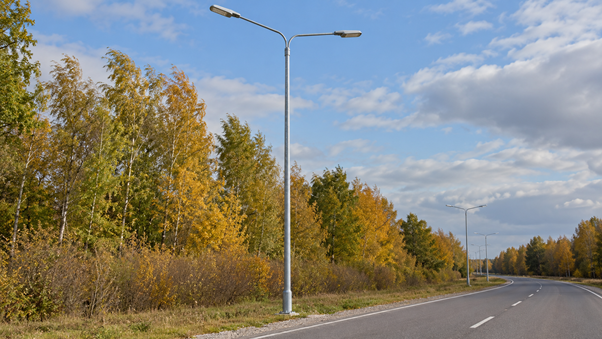

На основание действует не только вес опоры. Ветер нагружает ствол, светильники и кронштейны, создавая горизонтальные усилия и изгибающий момент. Нагрузки и их сочетания определяют с учётом СП 20.13330.2016.

Для расчёта нужны параметры опоры, вылет кронштейна, масса и ветровая площадь оборудования, район строительства. Учитывают и дополнительные камеры или знаки. Проверяют несущую способность и деформации основания, прочность стальных деталей.

Как подобрать закладную деталь

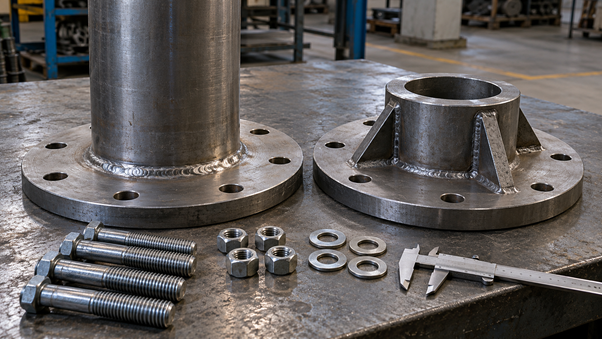

У фундаментной части и фланца опоры сверяют число, расположение и диаметры отверстий. Для анкерного исполнения согласуют диаметр, длину и расположение шпилек, класс прочности крепежа и необходимый выпуск резьбы.

Совпадение отверстий ещё не подтверждает прочность соединения. Фланец, сварные швы и анкеровку проверяют расчётом. Предусматривают кабельный ввод и защиту от коррозии. Деталь выбирают по рабочему чертежу.

Что проверить перед бетонированием

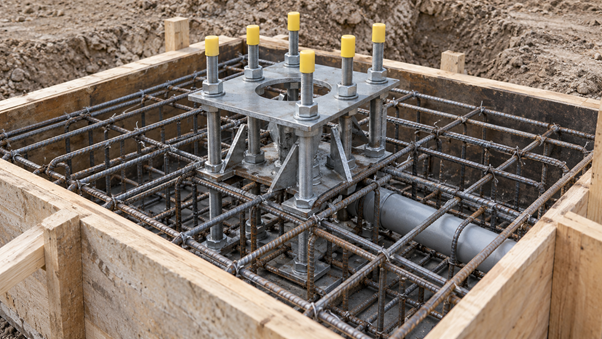

До заливки сверяют положение закладной, отметки, ориентацию фланца, арматуру и кабельный ввод. Элемент закрепляют от смещения; резьбу защищают от бетонной смеси. Если фактические грунты отличаются от принятых в проекте, решение согласуют с проектировщиком.

Опору устанавливают после подтверждения требуемой для монтажа прочности бетона. Выравнивание, затяжку крепежа и устройство контакта фланца с основанием выполняют по проекту. Затвердевшая поверхность бетона не подтверждает готовность фундамента.

Заказать фундаментную часть под проект

Направьте через форму обратной связи марку опоры, чертёж её фланца и проект основания. Если подбор выполняется впервые, потребуются нагрузки и инженерно-геологические данные площадки. Согласуем деталь, комплектацию и стоимость изготовления.
